Đồ gá khoan - Thông số kỹ thuật, quy trình lắp đặt và ứng dụng

Mô tả

Leveler sẽ giới thiệu thêm những kiến thức xung quanh đồ gá khoan thông qua bài viết dưới đây

Leveler là đơn vị uy tín chuyên nhân thiết kế và thi công đồ gá khoan chất lượng

1. Tổng quan JIG khoan

1.1. Khái niệm

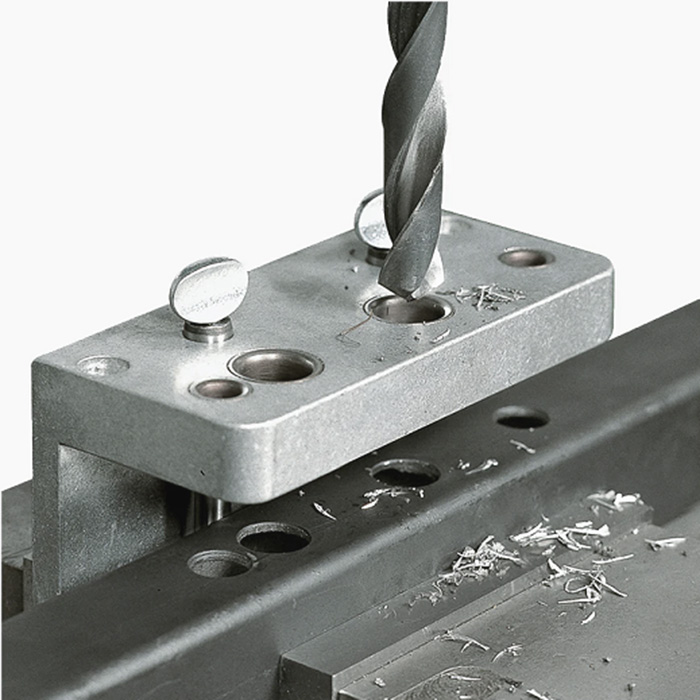

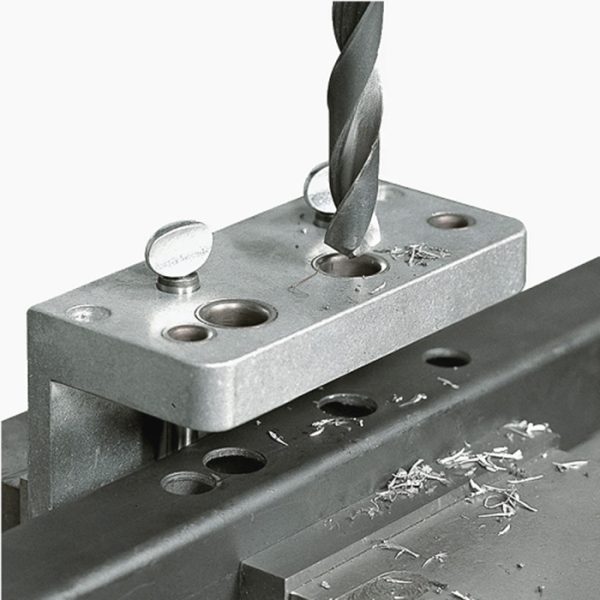

JIG khoan (Tên tiếng Anh: Drilling JIG / Automatic Drilling Machine) là một công cụ hỗ trợ được sử dụng phổ biến trong ngành cơ khí chế tạo. Chức năng chính của thiết bị này là cố định vị trí chi tiết hoặc phôi sản phẩm và dẫn hướng cho mũi khoan tạo nên những lỗ khoan đẹp, đều và đúng chuẩn kỹ thuật

Nếu quý khách đang tìm kiếm nơi chuyên cung cấp đồ gá khoan chất lượng, đừng phân vân mà hãy liên hệ ngay Leveler thông qua website Thiết Kế Đồ Gá hoặc hotline 0982 525 883 để được tư vấn chính xác nhu cầu!

1.2. Đặc điểm nổi bật

Những đặc điểm nổi bật của đồ gá nói chung và đồ gá khoan lỗ trên trục nói riêng khi Leveler trực tiếp thiết kế và thi công có thể kể đến:

Nâng cao chất lượng sản phẩm: Việc tạo nên những lỗ khoan đều và đẹp giúp chất lượng của sản phẩm được đánh giá cao bởi khách hàng, từ đó tăng khả năng cạnh tranh
Gia tăng năng lực sản xuất: Thay vì các thao tác thủ công truyền thống, JIG khoan có thể làm việc liên tục không ngừng nghỉ
Đảm bảo an toàn: Việc cố định vị trí giúp sản phẩm không bị trơn trượt hay xê dịch, tránh làm nguy hiểm đến người vận hành
Tiết kiệm chi phí: Tỷ lệ làm lỗi sản phẩm của máy móc thường rất thấp nên gá khoan lỗ có thể giúp doanh nghiệp giảm số lượng phế phẩm

1.3. Cấu tạo

Khi Leveler tư vấn sẽ tùy thuộc vào yêu cầu của khách hàng mà cấu tạo từng loại máy sẽ khác nhau. Nhưng nhìn chung sẽ có những bộ phận chủ yếu sau:

Bộ phận kẹp chặt: Cố định vị trí linh kiện, đảm bảo sự ổn định trong quá trình gia công
Bộ phận định vị: Xác định và hỗ trợ các linh kiện được đặt đúng vị trí
Cơ cấu truyền lực: Tạo chuyển động của máy thông qua hệ thống lập trình
Cơ cấu quay và phân độ: Đảm bảo tính chính xác trong di chuyển và xoay các chi tiết
Cơ cấu hướng dẫn: Định hướng đi chính xác cho máy
Thân và đế: Bộ khung kết nối và hỗ trợ các bộ phận khác hoạt động bình thường

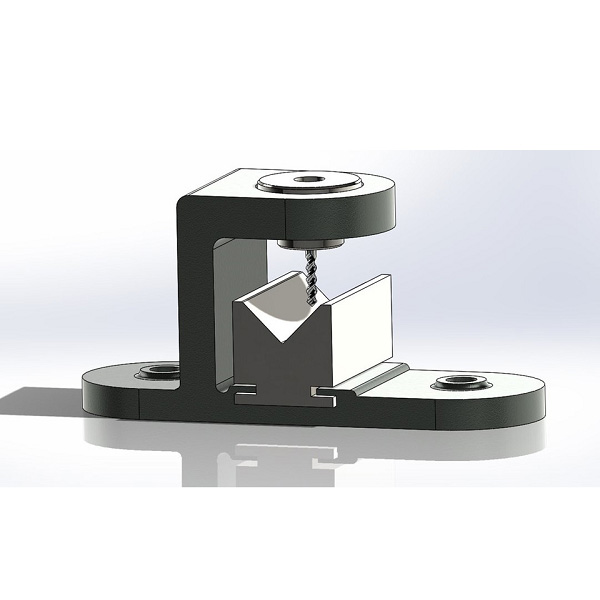

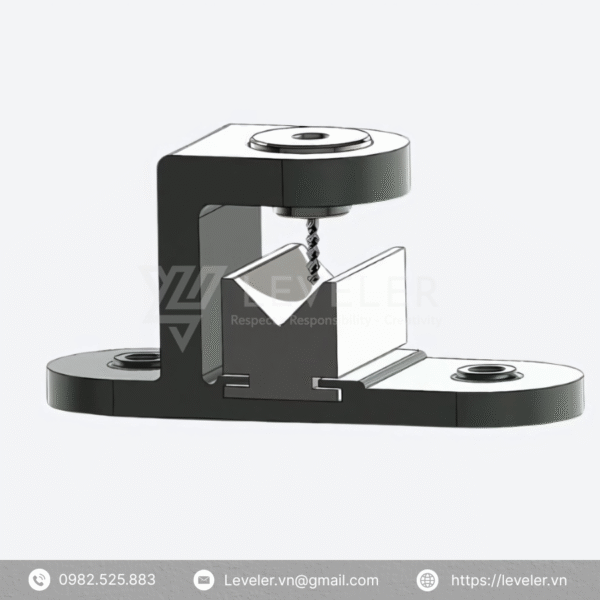

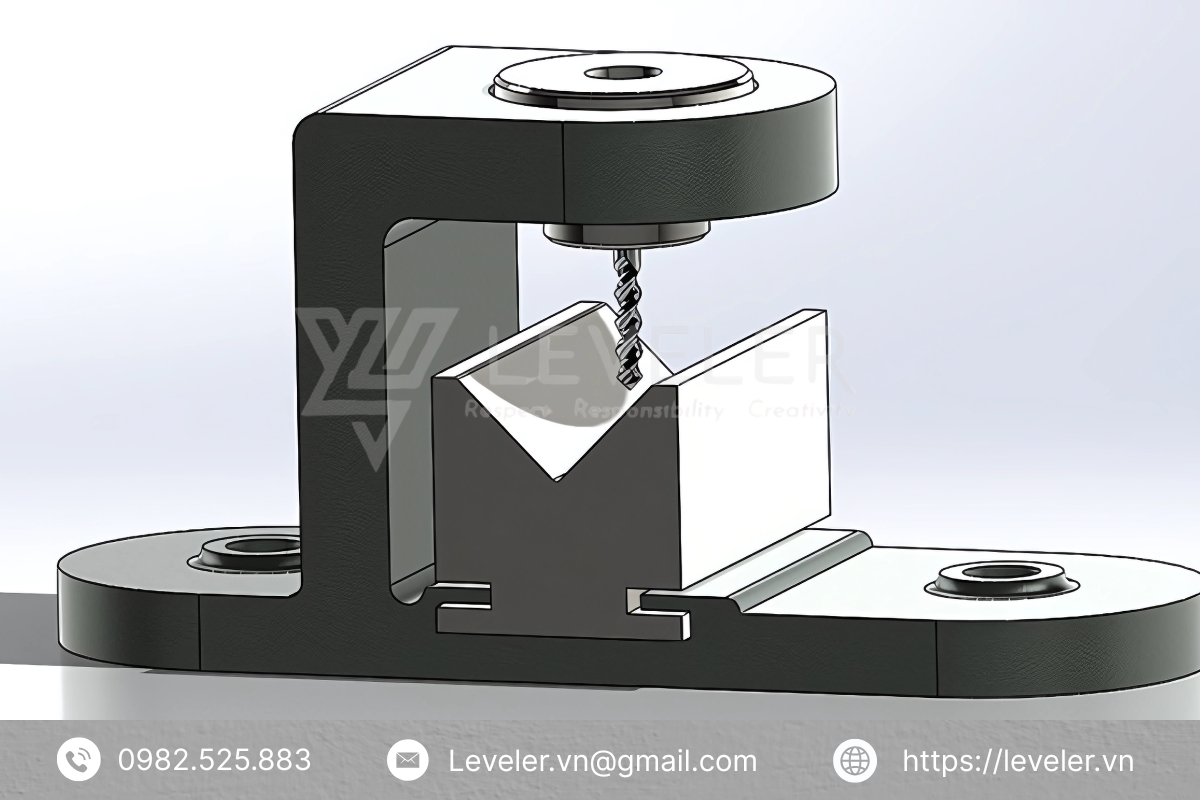

Cận cảnh sản phẩm đồ gá khoan do Leveler thực hiện

2. Thông số kỹ thuật của gá khoan

Thông số kỹ thuật	Chi tiết
Vật liệu chính	Thép chịu lực cao, hợp kim chịu mài mòn
Độ chính xác	±0.05mm đối với các vị trí khoan
Tải trọng	10–500 kg
Kích thước mặt đế	800 x 600mm hoặc tùy chỉnh theo yêu cầu của chi tiết khoan
Điều chỉnh góc độ	Điều chỉnh góc khoan từ 0° đến 90° để hỗ trợ khoan ở các góc khác nhau
Điều chỉnh chiều cao	Điều chỉnh chiều cao từ 100mm đến 300mm
Khả năng chịu nhiệt	Chịu nhiệt tốt, phù hợp với việc khoan các vật liệu cứng như thép không gỉ và hợp kim

Để được nhận và tham khảo mẫu thiết kế đồ gá theo yêu cầu, liên hệ Leveler ngay!

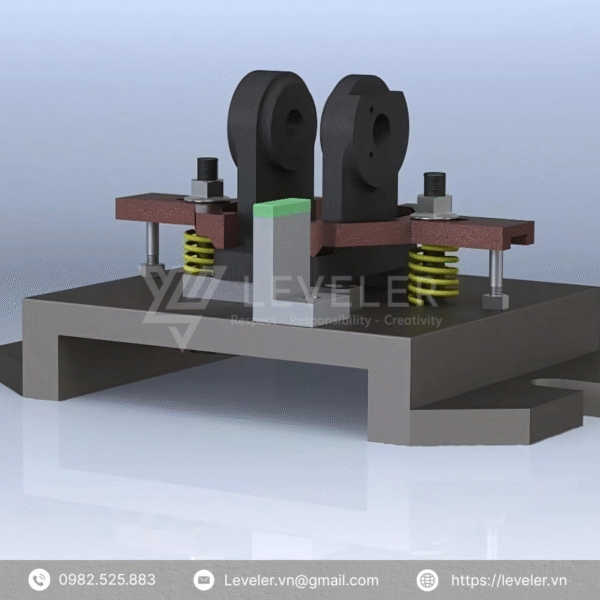

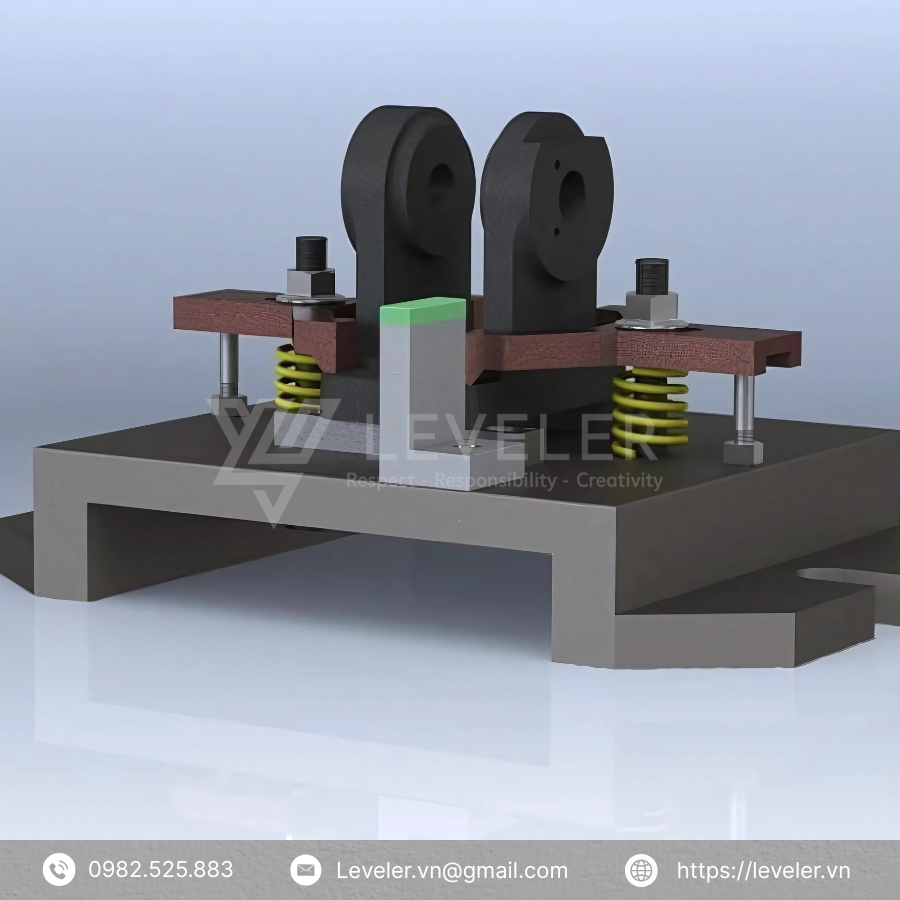

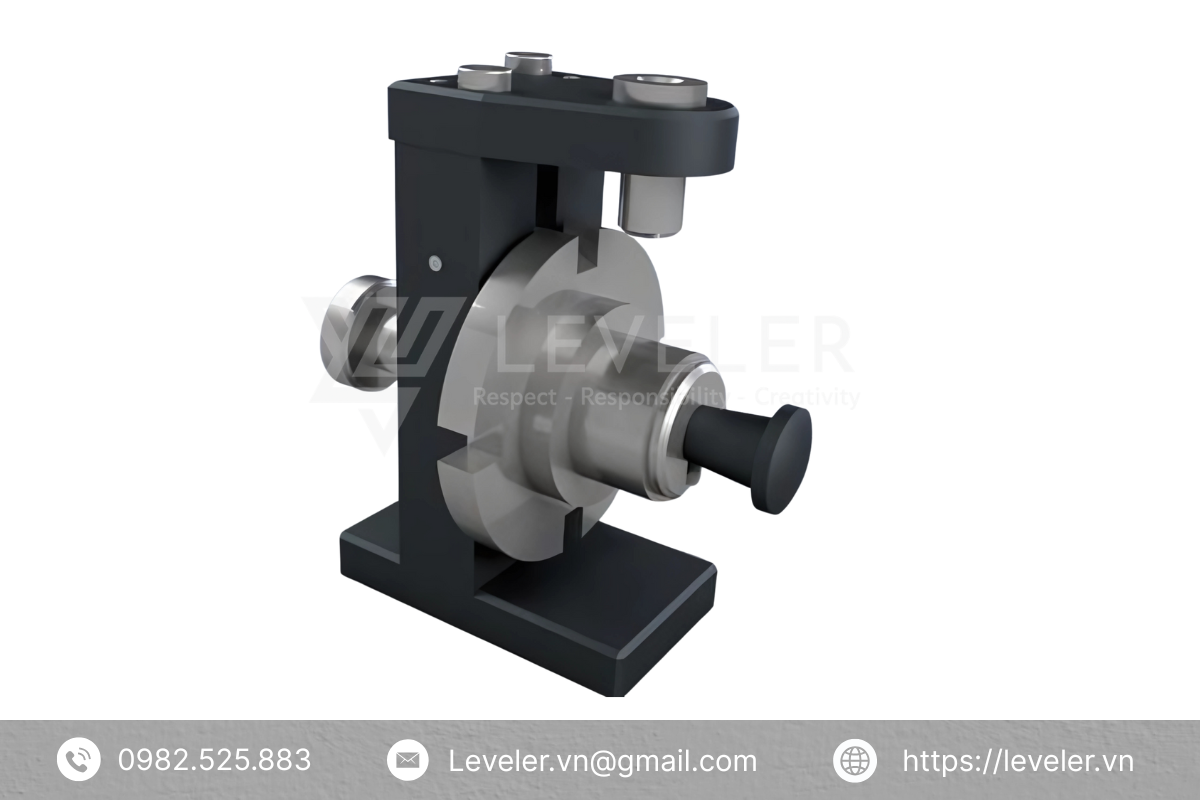

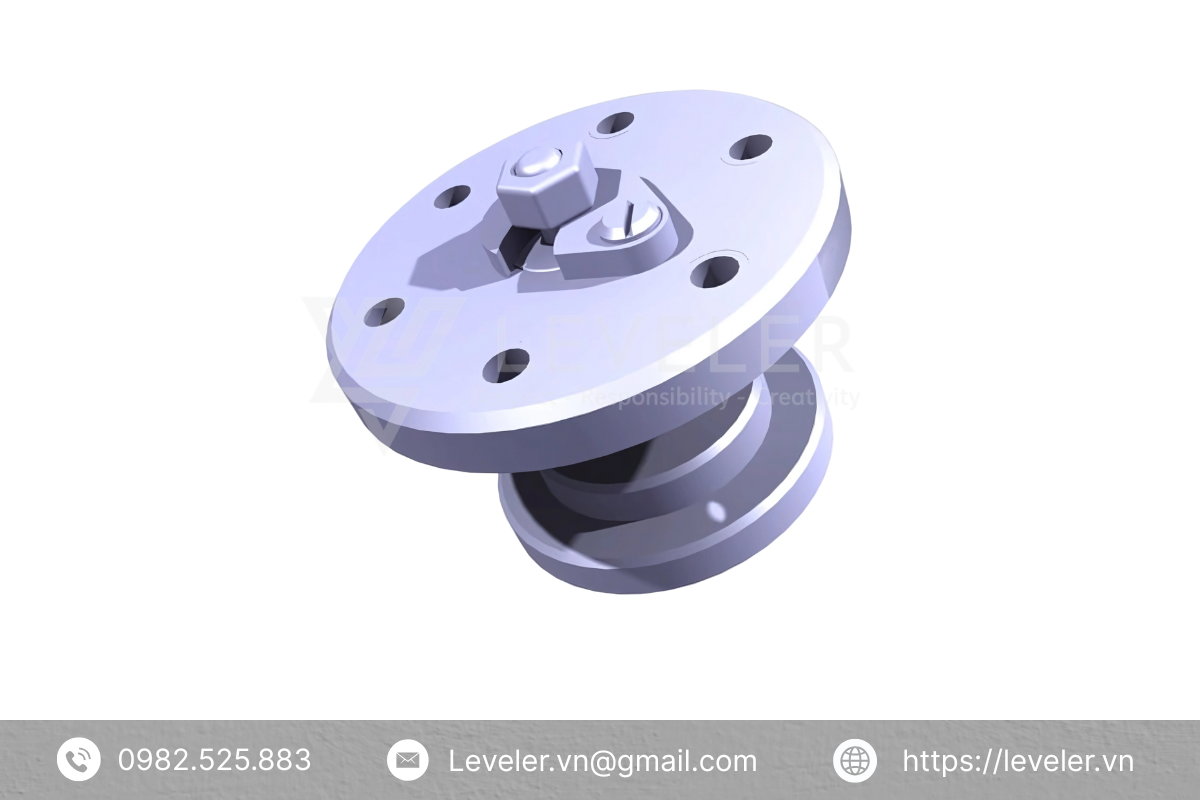

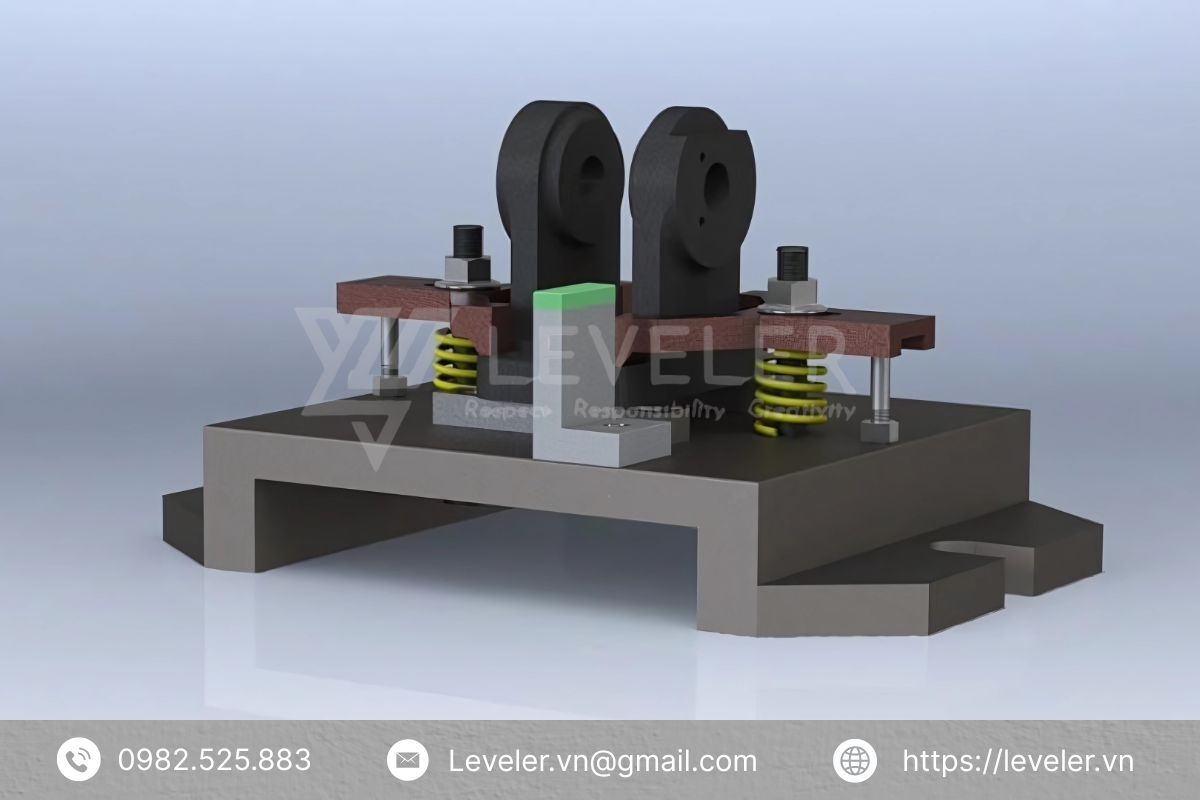

3. Một số bản vẽ đồ gá khoan do LEVELER thiết kế

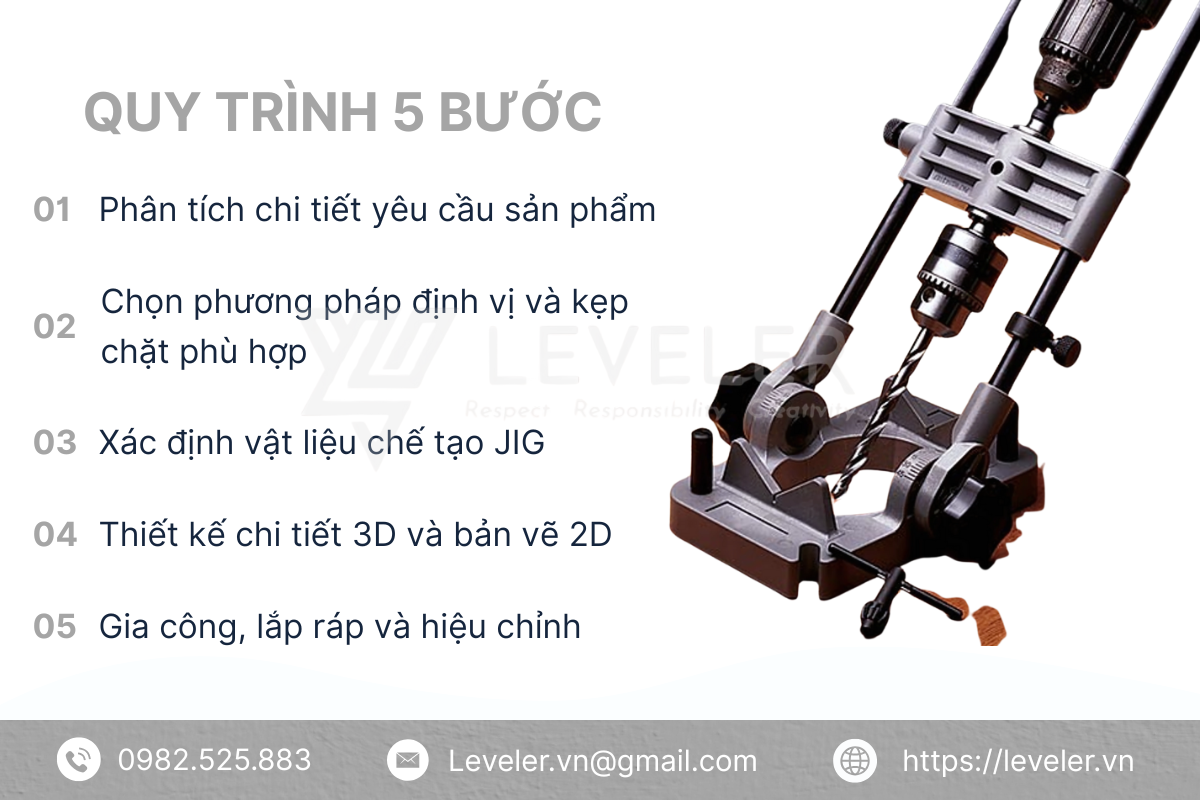

4. Quy trình thiết kế đồ gá khoan lỗ tiêu chuẩn tại Leveler

Leveler tự hào là doanh nghiệp cung cấp đồ đá khoan chất lượng với quy trình thiết kế đồ gá khoan lỗ và thi công chi tiết:

Phân tích chi tiết yêu cầu sản phẩm
Chọn phương pháp định vị và kẹp chặt phù hợp
Xác định vật liệu chế tạo JIG
Thiết kế chi tiết 3D và bản vẽ 2D
Gia công, lắp ráp và hiệu chỉnh

Quy trình lắp đặt đồ gá máy khoan tại Leveler

5. Các loại đồ gá trên máy khoan

5.1. Đồ gá khoan trục

Đồ gá khoan lỗ trên trục được sử dụng thường xuyên khi khoan các chi tiết hình trụ và lỗ khoan cơ bản

5.2. Đồ gá khoan bảng

Các doanh nghiệp thường đặt mua gá khoan bảng của Leveler nhằm phục vụ việc khoan các chi tiết phẳng, thường đặt trên mặt bàn khoan và các chi tiết này thường là các tấm kim loại

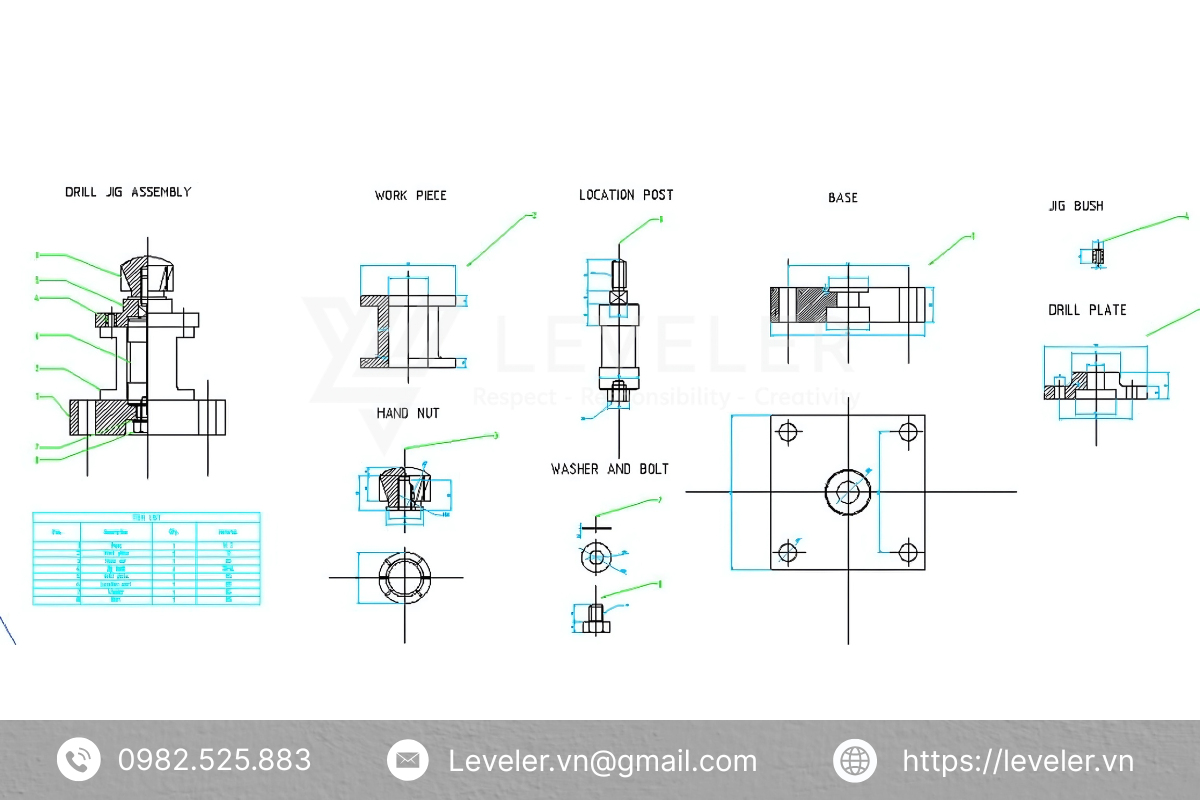

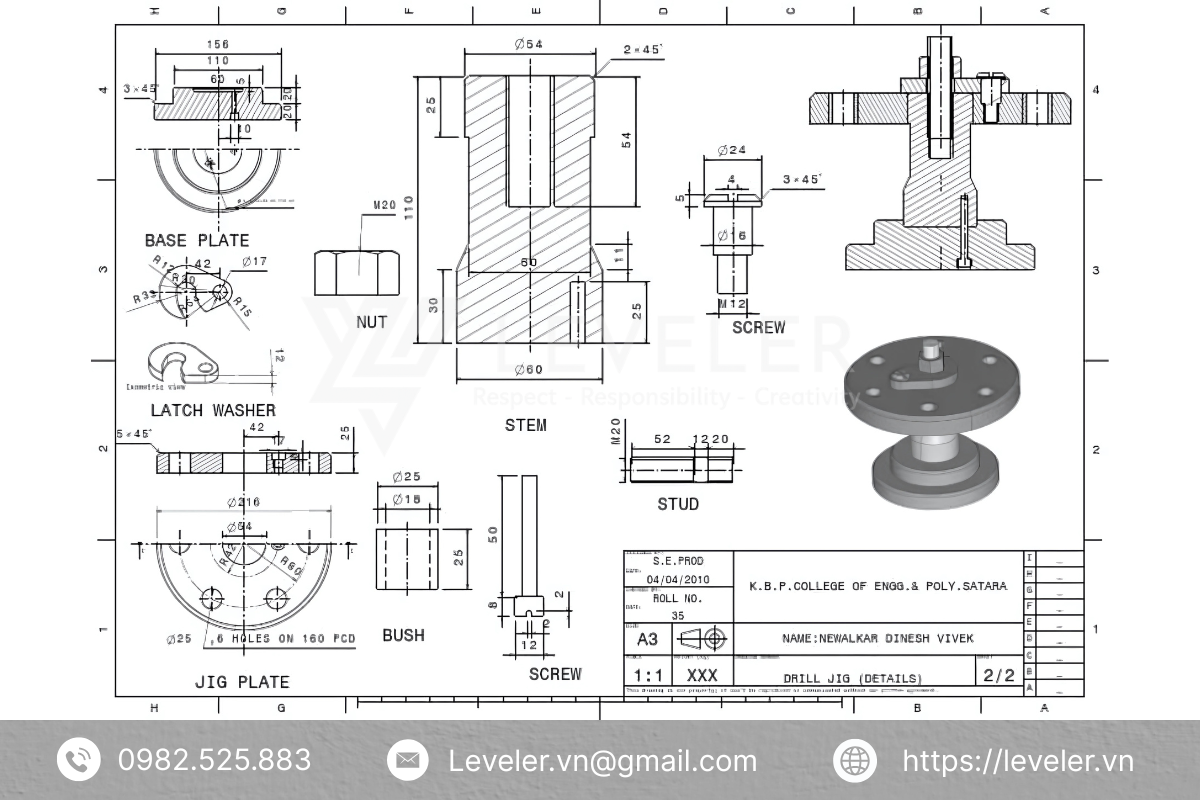

Bản vẽ CAD của đồ gá khoan bảng tại Leveler

5.3. Đồ gá khoan kẹp

JIG khoan kẹp là loại đồ gá có tác dụng kẹp chặt phôi tránh xô lệch. Ưu điểm lớn nhất của loại đồ gá này là có thể tùy chỉnh kích thước để phù hợp với các phôi sản phẩm khác nhau

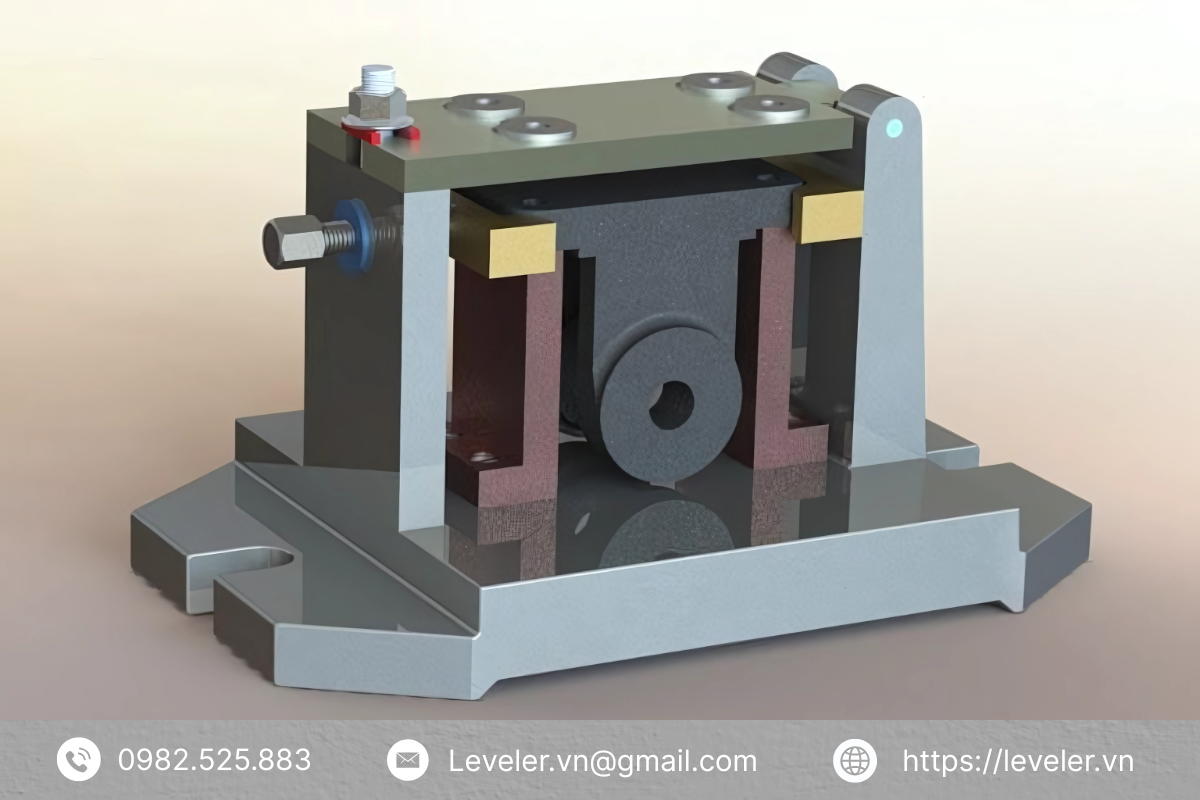

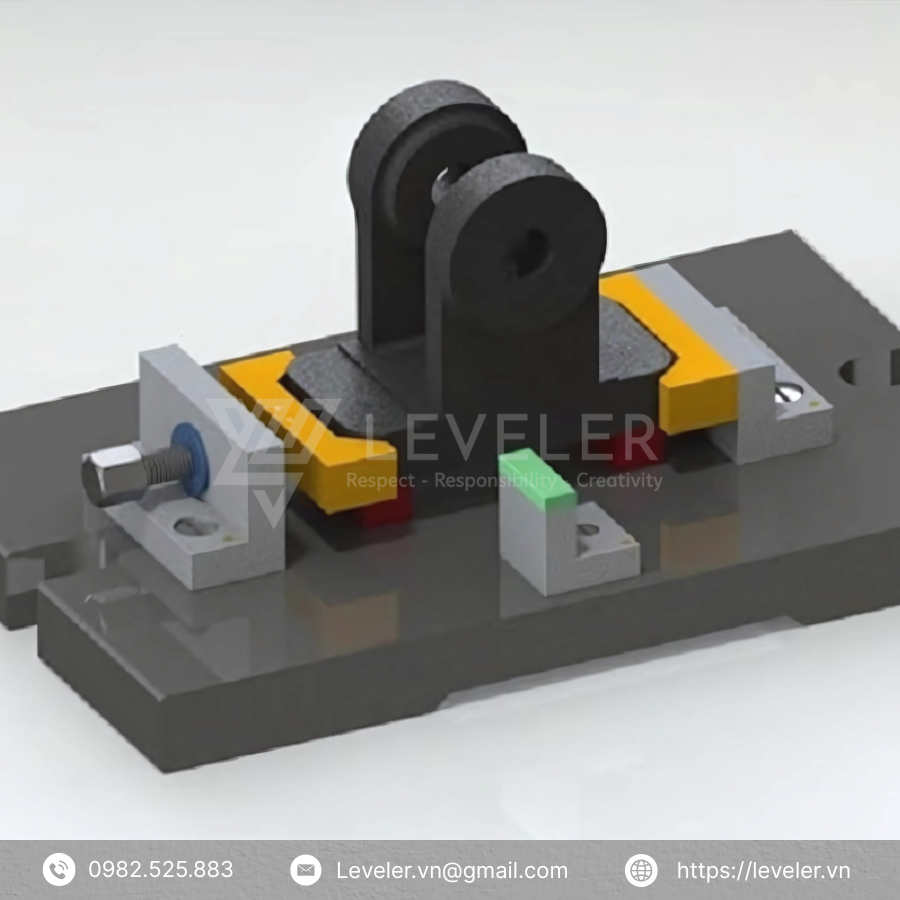

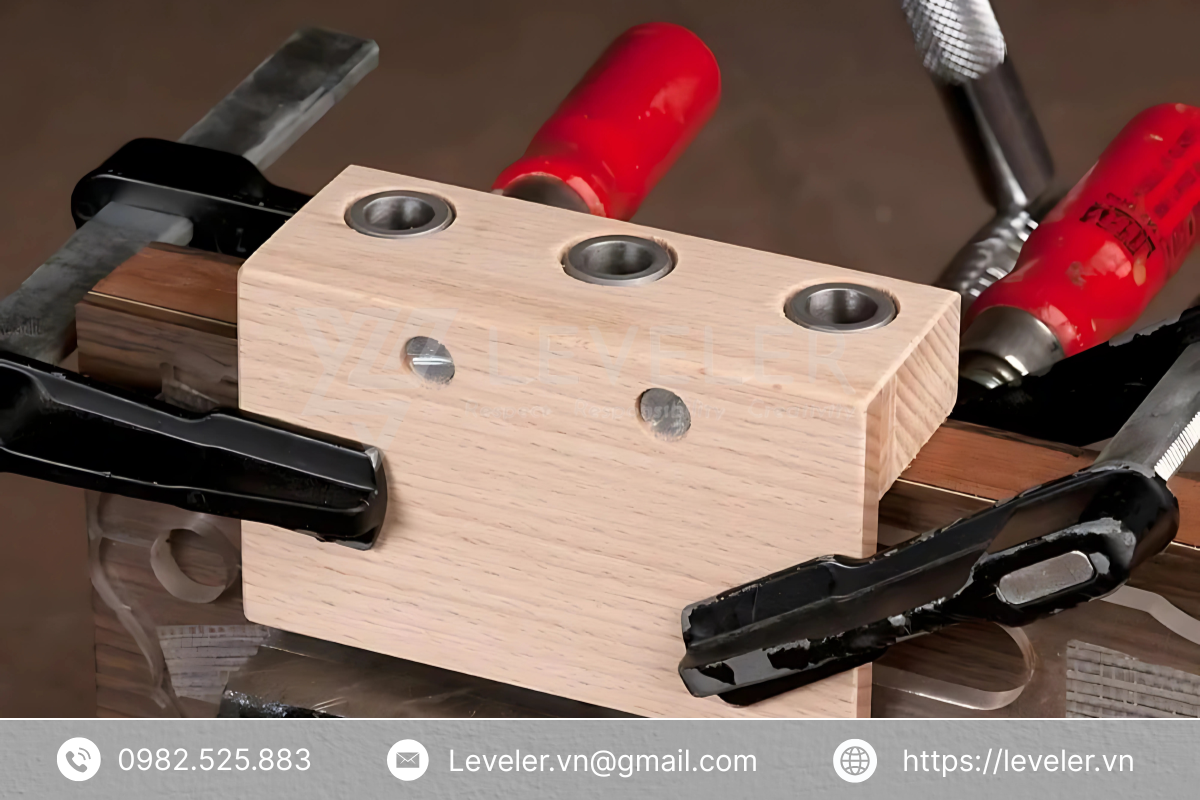

Gá khoan kẹp được Leveler thực hiện được áp dụng thực tế

5.4. Đồ gá khoan 4 lỗ

Đồ gá khoan 4 lỗ (Hay đồ gá khoan chi tiết dạng hộp) là loại đồ gá được sử dụng để kẹp chặt chi tiết trong không gian vuông và khoan 4 lỗ trong 1 lần thực hiện

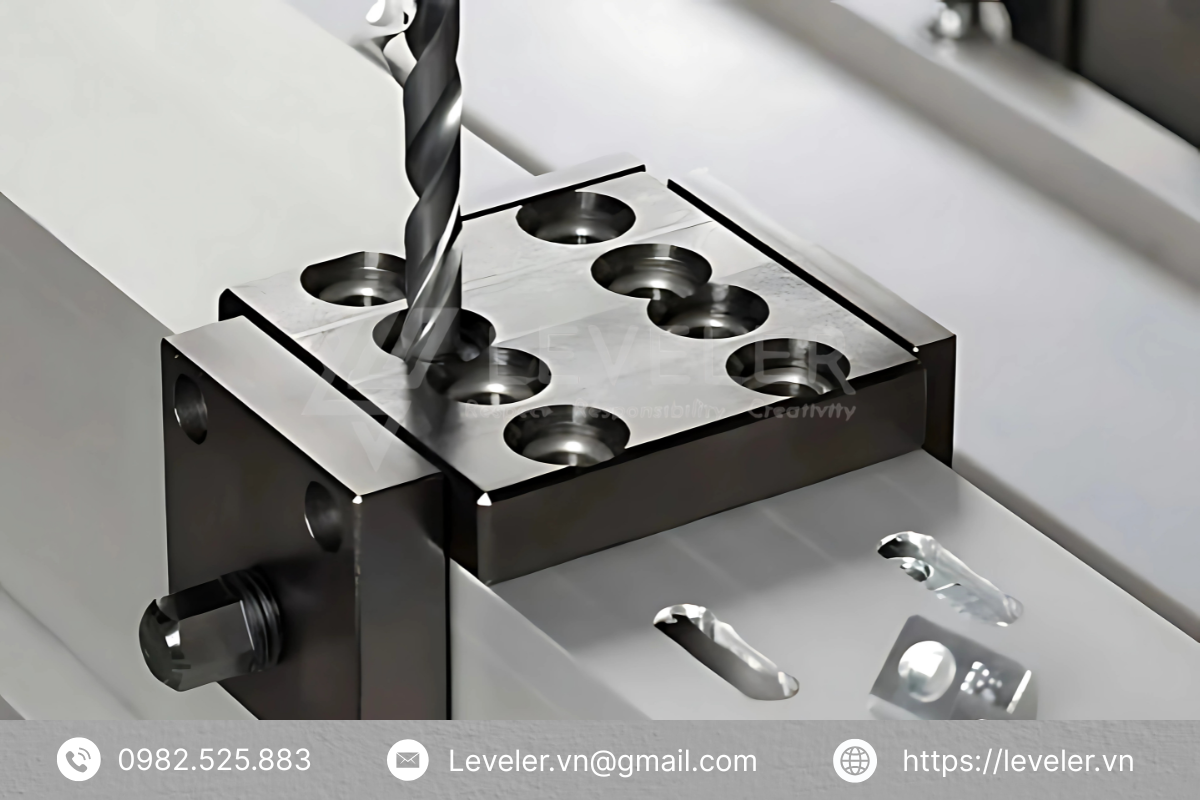

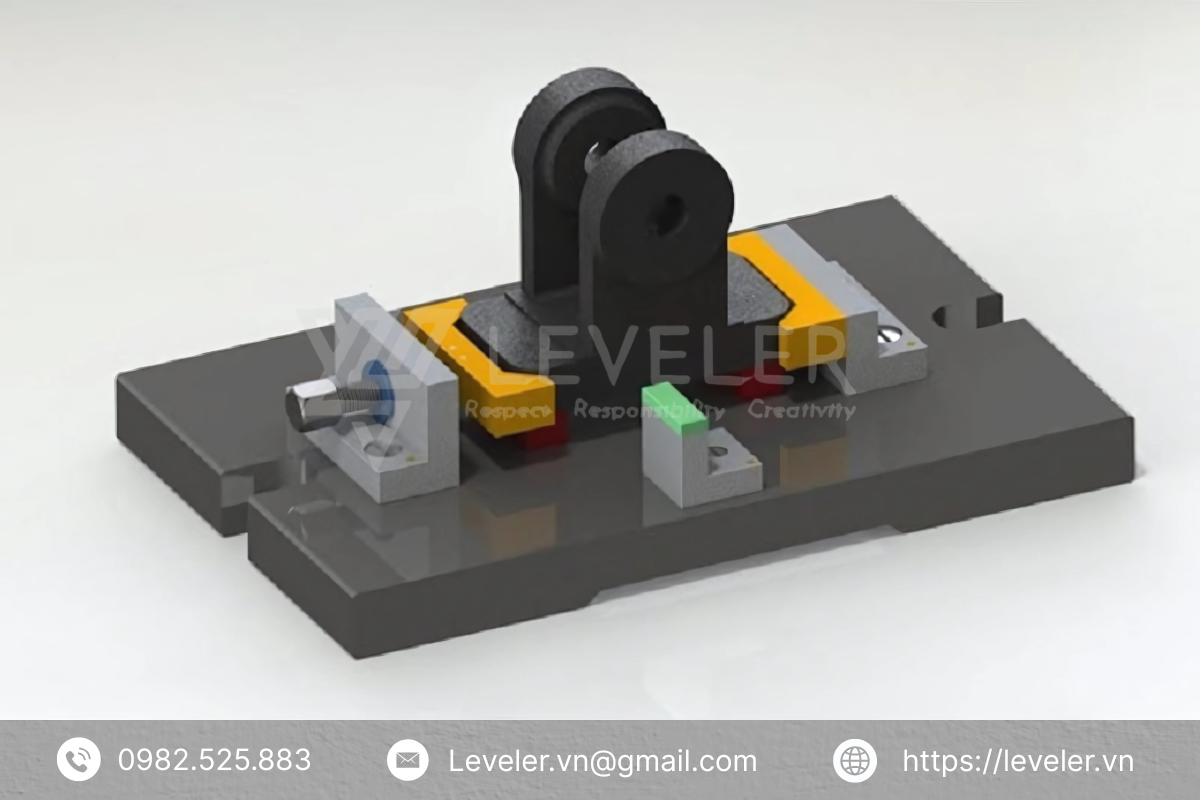

Mẫu thiết kế của Leveler về đồ gá khoan chi tiết dạng hộp

6. Ứng dụng của JIG khoan

Đồ gá máy khoan được Leveler thực hiện có thể áp dụng được trong rất nhiều ngành hiện nay, điển hình như:

Sản xuất cơ khí và chế tạo máy: Sử dụng trong gia công các chi tiết máy như trục, bánh răng, vỏ máy, hoặc các bộ phận kim loại cần khoan lỗ chính xác.
Công nghiệp ô tô: Dùng trong việc gia công các bộ phận của động cơ, khung gầm, hoặc các chi tiết lắp ráp như lỗ bắt vít trên thân xe, khối động cơ, hoặc các bộ phận truyền động.
Công nghiệp hàng không vũ trụ: JIG khoan được sử dụng để gia công các chi tiết phức tạp, yêu cầu độ chính xác cao như cánh turbine, vỏ máy bay, hoặc các bộ phận cấu trúc nhẹ.
Đóng tàu: Ứng dụng trong việc khoan các lỗ trên thân tàu, khung thép, hoặc các bộ phận kết cấu lớn để lắp ráp hoặc cố định.
Công nghiệp điện tử: Sử dụng để khoan các lỗ trên bảng mạch in (PCB) hoặc các bộ phận vỏ thiết bị điện tử với độ chính xác cao.

7. Một số lưu ý khi dùng đồ gá khoan của Leveler

7.1. Lắp đặt đồ gá đúng cách

Gắn đồ gá chắc chắn trên bàn máy khoan, tránh rung lắc trong quá trình gia công
Đảm bảo đồ gá được căn chỉnh chính xác với trục khoan để tránh sai lệch lỗ

7.2. Chọn mũi khoan phù hợp

Sử dụng loại mũi khoan đúng với vật liệu phôi (thép, nhôm, gỗ,…).
Đảm bảo mũi khoan sắc bén, không bị mòn để tránh làm hỏng phôi hoặc đồ gá

7.3. An toàn lao động

Mang đồ bảo hộ như kính mắt, găng tay để tránh mạt kim loại hoặc tai nạn
Không chạm vào mũi khoan hoặc phôi khi máy đang hoạt động
Đảm bảo khu vực làm việc thông thoáng, không có vật cản

7.4. Bảo dưỡng và vệ sinh đồ gá

Sau khi sử dụng, vệ sinh đồ gá để loại bỏ mạt kim loại, dầu mỡ.
Bôi trơn các chi tiết chuyển động (nếu có) để duy trì độ chính xác.
Lưu trữ đồ gá ở nơi khô ráo, tránh gỉ sét hoặc hư hỏng.

8. Leveler – Đơn vị thiết kế, gia công đồ gá khoan uy tín

JIG khoan đang dần được sử dụng rộng rãi nên việc tìm kiếm cho doanh nghiệp một đơn vị uy tín để gia công là điều nhiều người trăn trở. Leveler – Công ty với nhiều năm kinh nghiệm cùng sự tự hào trong việc là đối tác của nhiều doanh nghiệp lớn, sẽ là một lựa chọn hoàn hảo cho công trình của bạn

Nếu quý khách muốn trao đổi thêm các thông tin chi tiết về thiết kế và thi công JIG, hãy liên hệ với chúng tôi thông qua các phương thức dưới đây

Hotline: 0982 525 883

Email: Leveler.vn@gmail.com

Website 1: https://leveler.vn/

Website 2: https://thietkedoga.com/

9. Câu hỏi thường gặp (FAQ)

Q1: Những yêu cầu chung khi sử dụng đồ gá cơ khí là gì?

-> Khi lắp đặt và sử dụng JIG, những chi tiết ngoài của đồ gá không được có các cạnh sắc và kết cấu của đồ gá phải cho phép dễ dàng dọn sạch phôi hoặc dung dịch trơn nguội trong quá trình gia công

Q2: LEVELER có nhận giao hàng và lắp đặt toàn quốc không?

-> Có. LEVELER có hệ thống giao hàng trên toàn quốc và hỗ trợ lắp đặt theo yêu cầu

Q3: Có bao nhiêu loại đồ gá cơ khí?

-> Có rất nhiều mẫu đồ gá sẽ được gia công theo yêu cầu của khách hàng. Tuy nhiên, đồ gá cơ khí có 8 loại cơ bản: Đồ gá hàn, đồ gá khoan, đồ gá kiểm tra, đồ gá lắp ráp, đồ gá vạn năng, đồ gá phay, đồ gá tiện và đồ gá CNC

Q4: Đồ gá cơ khí có thể tự động hóa không?

-> Có, đồ gá có thể tích hợp hệ thống thủy lực, khí nén hoặc điều khiển số (CNC) để tự động hóa

Q5: Chế tạo đồ gá tốn bao nhiêu?

-> Chi phí sẽ tùy theo yêu cầu của khách hàng về độ phức tạp, vật liệu và yêu cầu kỹ thuật
