Mô tả

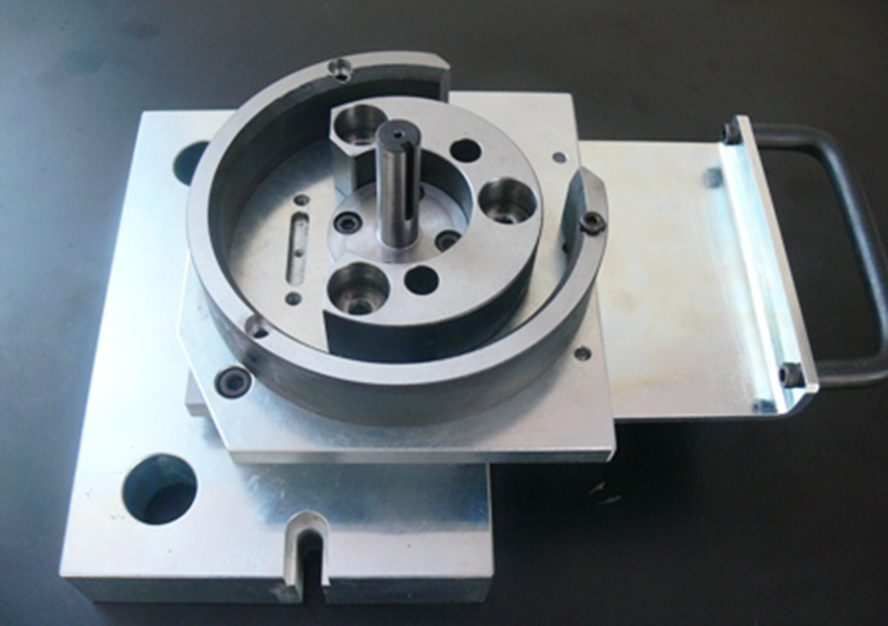

Đồ gá (hay JIG) là thiết bị không thể thiếu trong quá trình gia công cơ khí chính xác. Các thiết bị này giúp cố định sản phẩm, cố định phôi để lắp đặt, kiểm tra, gia công sản phẩm. Ngoài ra các thiết bị đồ gá giúp xác định vị trí của bản phôi so với các dụng cụ cắt để giữ chặt và đảm bảo độ chính xác khi gia công.

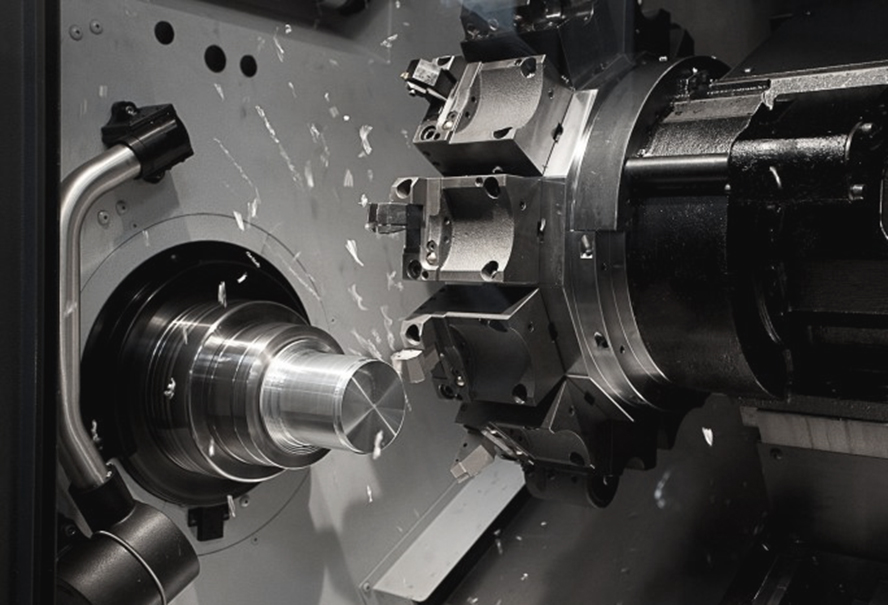

Khi sản xuất, gia công trên các dòng máy tiện CNC có nhiều phương pháp gá đặt khác nhau. Bao gồm gá trên mũi tâm, trên mâm cặp, trên các ống kẹp và trên các cơ cấu gá đặt chuyên dùng. Vì vậy các loại đồ gá trên máy tiện rất đa dạng. Dưới đây trong bài viết này, tác giả xin chia sẻ các loại và các phương pháp phân loại đồ gá máy tiện (Jig tiện) hiện nay đang phổ biến.
Các loại đồ gá dùng cho gia công tiện theo phương pháp làm việc của đồ gá
Đồ gá kẹp ba điểm
– Đồ giá kẹp 3 điểm có ba điểm tiếp xúc với phôi để định vị phôi. Đồ gá này là loại đồ gá đơn giản, dễ sử dụng.
Đồ gá kẹp bốn điểm
– Đồ gá bốn điểm là loại đồ gá sử dụng phương pháp kẹp bốn điểm tiếp xúc với phôi để định vị phôi. Chúng thường được ứng dụng để gia công sản xuất các phôi có kích thước lớn.
Đồ gá sử dụng phương pháp kẹp tâm
– Loại sử dụng phương pháp kẹp tâm là loại đồ gá dùng để kẹp chặt phôi, kẹp sản phẩm bằng tâm của phôi. Với loại phương pháp này thường được sử dụng để gia công các lỗ trên phôi.
Phương pháp kẹp trục
– Với loại đồ gá kẹp trục là loại dùng phương pháp kẹp chặt phôi bằng trục của phôi. Loại này thường được sử dụng để gia công các chi tiết phôi có hình dạng trụ.
Đồ gá gia công các chi tiết hình dạng phức tạp
– Loại đồ gà này có tên gọi đồ gá kẹp 3C là loại chuyên dùng để kẹp chặt phôi bằng ba điểm tiếp xúc với phôi và một điểm tiếp xúc với trục của phôi.
Phân loại đồ gá trên máy tiện theo tên gọi phổ biến
Loại đồ gá trục gá cứng hình trụ
– Chúng có đường kính Ø350 của cánh bơm, các chi tiết gia công sẽ được định vị trên trục gá và được kẹp chặt bằng đai ốc. Trục gá cùng chi tiết gia công được gá trên hai mũi tâm. Đây là một hệ phổ biến hiện nay.
Loại trục gá máy tiện đàn hồi
– Các chi tiết gia công được định vị trên trục gá đàn hồi và mặt gờ của thân trục gá. Để kẹp chặt chi tiết phải xiết đai ốc. Khi xiết đai ốc, chi tiết hình côn dịch chuyển về bên trái, làm cho trục gá đàn hồi bung ra để kẹp chặt chi tiết. Thân trục gá (hình côn) được lắp vào trục chính của máy tiện và được kẹp rút từ phía sau của trục chính.
Ống kẹp đàn hồi
Ống kẹp đàn hồi để định vị và kẹp chặt chi tiết theo mặt trụ ngoài. Chi tiết gia công được định vị trong ống kẹp đàn hồi theo mặt trụ ngoài và được tỳ vào mặt đầu của chi tiết. Như vậy chi tiết được định vị năm bậc tự do. Để kẹp chặt chi tiết phải xiết đai ốc. Khi xiết đai ốc này dịch chuyển về bên trái làm cho ống kẹp đàn hồi bị bóp lại và kẹp chặt chi tiết.
Trục gá với lò xo đĩa
Trục gá với lò xo đĩa được dùng để định vị và kẹp chặt chi tiết theo mặt trụ trong. Trục gá gồm: thân, vòng chặn, lò xo đĩa, ống kẹp và vít. Khi xiết vít, ống kẹp làm biến dạng các lò xo đĩa theo phương hướng kính để kẹp chặt chi tiết. Thân được lắp vào lỗ côn của trục chính và được kẹp chặt bằng đòn rút ở phía sau trục chính.
Trục gá tự kẹp chặt bằng một con lăn
Kết cấu của trục gá bằng một con lăn gồm: con lăn, miếng đệm, vít hãm, chốt định vị và thân trục gá. Con lăn phải được mài cho đến khi đường kính D bằng đúng đường kính của thân trục gá. Chi tiết gia công được kẹp chặt nhờ lực ly tâm cắt.
Trục gá tự kẹp chặt bằng ba con lăn
Trục gá tự kẹp chặt bằng ba con lăn nằm cách nhau 1200. Các miếng ngăn cách con lăn được lắp trên thân gá, giữa các miếng ngăn cách này có các con lăn. Trước khi gá chi tiết gia công, các miếng ngăn cách phải quay đi một góc để cho các con lăn nằm ở vị trí thấp nhất. Sau khi gá chi tiết gia công xong, dưới tác dụng của lò xo các miếng ngăn cách con lăn quay ngược lại và con lăn được chêm chặt sơ bộ. Các viên bi và vòng đềm có tác dụng đẩy chi tiết gia công tỳ sát vào gờ trái của trục gá khi xiết đai ốc
Đồ gá tiện mặt đầu và lỗ
– Chi tiết gia công được định vị trên phiến tỳ tròn và phần trụ của trục gá. Như vậy chi tiết được hạn chế bậc tự do. Kẹp chặt chi tiết được thực hiện bằng hai mỏ kẹp. Phần đuôi côn của trục gá được lắp vào lỗ côn của trục chính và được kẹp chặt bằng đòn rút ở phía sau của trục chính.
Đồ gá tiện lỗ ở mặt đầu
– Đặc điểm của đồ gá tiện lỗ ở mặt đầu là tâm lỗ được gia công không trùng với tâm lỗ của lỗ định vị chính. Chi tiết gia công được định vị trên phiến tì tròn, chốt trụ và chốt tì chống xoay, kẹp chặt chi tiết được thực hiện bằng hai mỏ kẹp. Vì tâm quay của chi tiết gia công không trùng tâm định chính nên phải lắp thêm phần đối tượng.
Đồ gá tiện mặt cầu lõm
Chi tiết gia công được gá trên mâm cặp 3 chấu của máy tiện. Thân đồ gá được lắp trong ụ động của máy. Bánh răng ăn khớp với thanh răng 1. Đuôi 5 của thanh răng cùng với đài gá dao được gá trên đế 6. Khi đài gá dao, đế và đuôi thanh răng dịch chuyển về phía sau (vuông góc với tâm trục chính), thanh răng 1 làm cho bánh răng 2 quay theo chiều kim đồng hồ cùng với dao 4 để tạo ra mặt cầu có bán kính chọn trước.

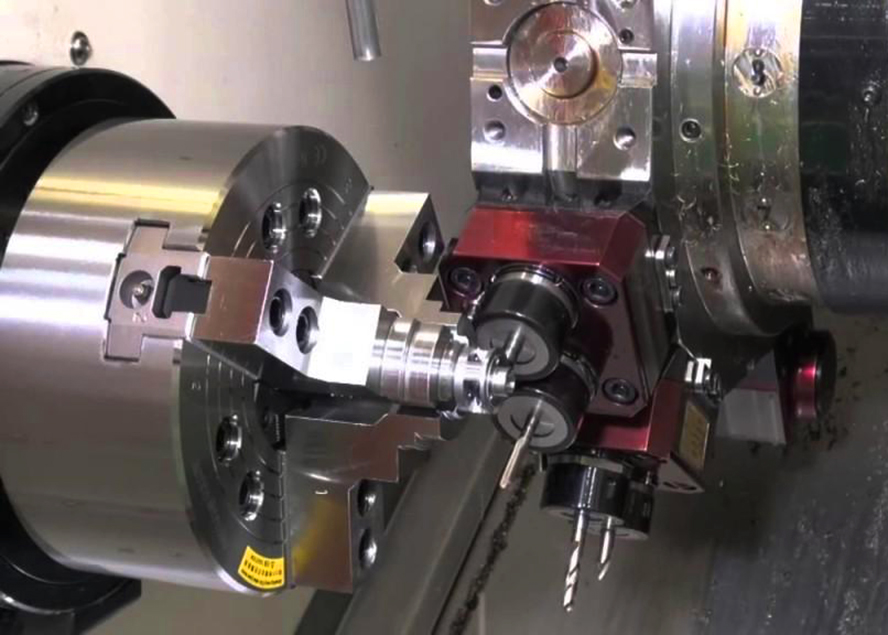

Mâm cặp
Mâm cặp cũng được xem là loại đồ gá trong tiện phôi, nó dùng để kẹp chặt và cố định các chi tiết khi gia công, mâm cặp được lắp trên trục chính thông qua bề mặt côn định vị và ren trên đầu trục chính
Mâm cặp gồm có hai loại: tự định tâm và không tự định tâm.
Mâm cặp tự định tâm là mâm cặp dùng để kẹp chặt các chi tiết gia công dạng tròn xoay , khi kẹp chặt chi tiết gia công có tâm trùng với tâm của trục chính, có các loại mâm cặp tự định tâm là : Mâm cặp 2 chấu, 3 chấu, 4 chấu và 6 chấu và thường trong gia công người ta sử dụng mâm cặp 3 chấu tự định tâm là nhiều
Mâm cặp không tự định tâm ( Mâm cặp có các chấu độc lập) : là mâm cặp có các chấu dịch chuyển hướng tâm độc lập với nhau trong các vành của mâm cặp , ở vị trí mỗi chấu có nửa đai ốc ăn khớp với vit me , một đầu của vit me có lỗ vuông để cắm chìa vặn , khi vặn vít me thì chấu cặp tương ứng sẽ dịch chuyển hướng tâm , Mâm cặp không tự định tâm thường để kẹp chặt các chi tiết không đối xứng hoặc kẹp chặt để gia công các chi tiết lệch tâm.

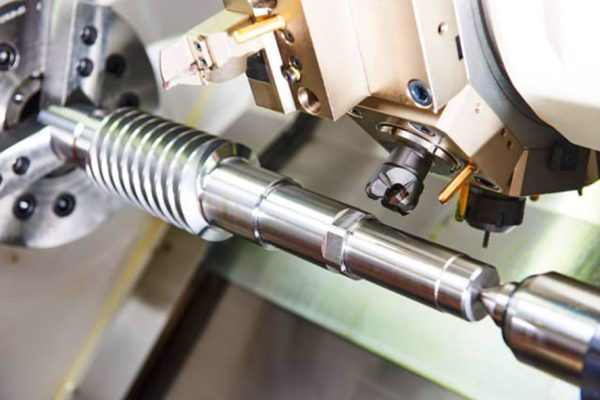

Mũi chống tâm
- Mũi chống tâm gồm có 4 loại : Mũi tâm cố định, Mũi tâm xoay, mũi tâm ngược, mũi tâm có khía nhám
- Mũi tâm cố định : thường dùng ở ụ động hoặc sau trục chính, sử dụng khi gia công chi tiết với tốc độ thấp
- Mũi tâm xoay : thường đùng ở ụ dộng hoặc sau trục chính để gia công các chi tiết với tốc độ lớn hơn
- Mũi tâm ngược là loại mũi tâm không tiêu chuẩn dùng để gá đặt gia công các chi tiết có kích thước nhỏ , có đầu tâm ngoài và cắt gọt với lượng dư nhỏ , mũi tâm ngược cũng bao gồm mũi tâm cố định và mũi tâm xoay
- Mũi tâm có khía nhám : Khi gia công các chi tiết có hình trụ rỗng, người ta sử dụng mũi tâm có khía nhám lắp ở đầu trục chính và mũi tâm hình nón cụt.
Tốc kẹp tiện phôi
Tốc kẹp là một dụng cụ đỡ gá chuyên dùng để truyền momen quay cho chi tiết gia công được gá trên hai mũi tâm thông qua mâm đẩy tốc hay đuôi tốc, Tốc kẹp có hai loại là tốc kẹp đuôi thẳng và tốc kẹp đuôi cong.
Giá đỡ
Dùng để tăng độ cứng vững cho chi tiết gia công dạng trụ dài hoặc những chi tiết nặng
Giá đỡ trên máy tiện có 2 loại giá đỡ cố định và giá đỡ di động có bề mặt tiếp xúc với chi tiết gia công là chốt tỳ hay con lăn
Giá đỡ cố định dùng để đỡ các chi tiết gia công có kích thước lớn hoặc những chi tiết cần gia công ở mặt đầu hoặc gia công lỗ ( Khoan ,khoét ,doa, lỗ tiện. giá đỡ cố định được cố định trên băng máy bằng các bu lông.
Giá đõ di động : đùng để đỗ các chi tiết có kích thước nhỏ có chiều sâu cắt nhỏ , loại giá đỡ di động được bắt chặt với bàn xe dao trong quá trình gia công di chuyển theo bàn máy.
