Đồ gá kiểm tra – Giải pháp tối ưu cho quá trình thi công

Mô tả

Leveler – Đơn vị uy tín nhận thiết kế và gia công đồ gá chất lượng – sẽ giới thiệu những thông tin hữu ích về đồ gá kiểm tra trong bài viết dưới đây!

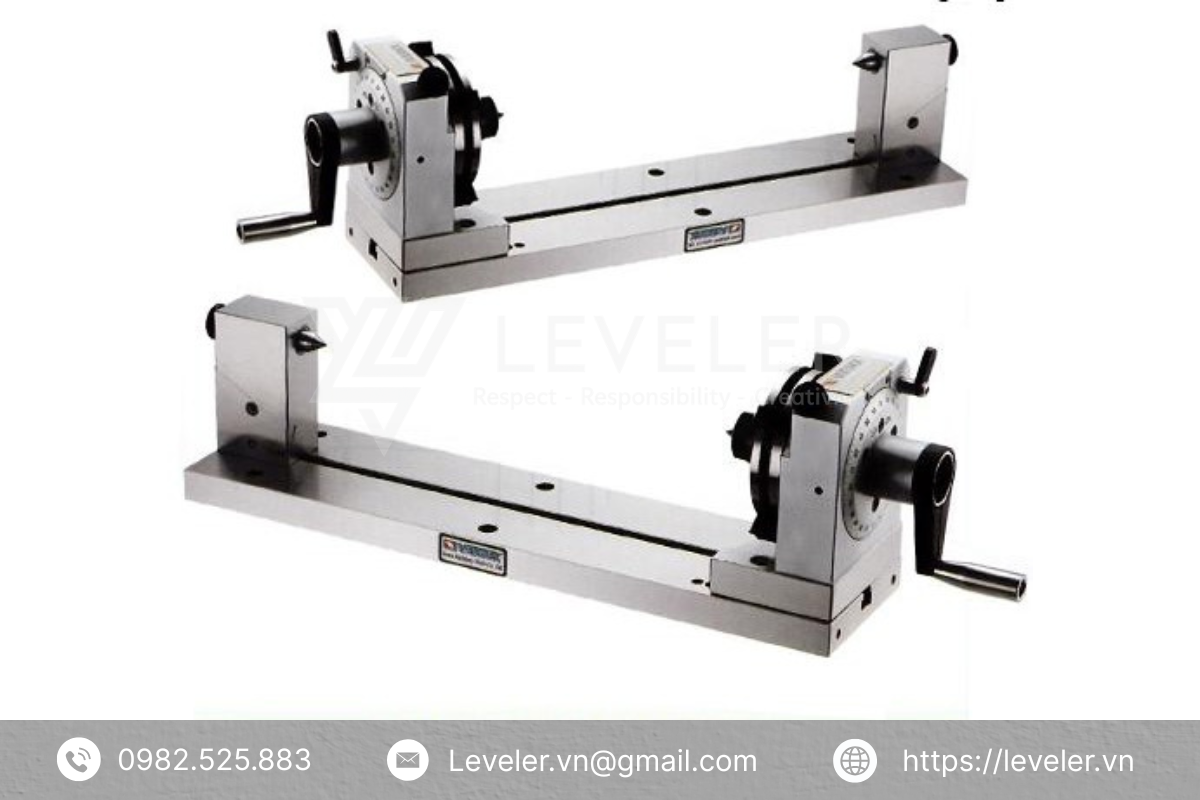

1. Tổng quan đồ gá kiểm tra

1.1. Khái niệm

Đồ gá kiểm tra là loại đồ gá được dùng để kiểm chứng và so sánh chất lượng kỹ thuật với thông số đầu ra. Thiết bị này đóng vai trò đánh giá độ chính xác của sản phẩm trong quá trình gia công để đảm bảo thành phẩm được hoàn thiện một cách tốt nhất

Đồ gá kiểm tra là công cụ giúp tăng lợi nhuận cho doanh nghiệp. Nếu bạn có nhu cầu tìm hiểu và đặt đơn, liên hệ Leveler thông qua website Thiết Kế Đồ Gá hoặc hotline 0982 525 883 để có thể trao đổi cụ thể!

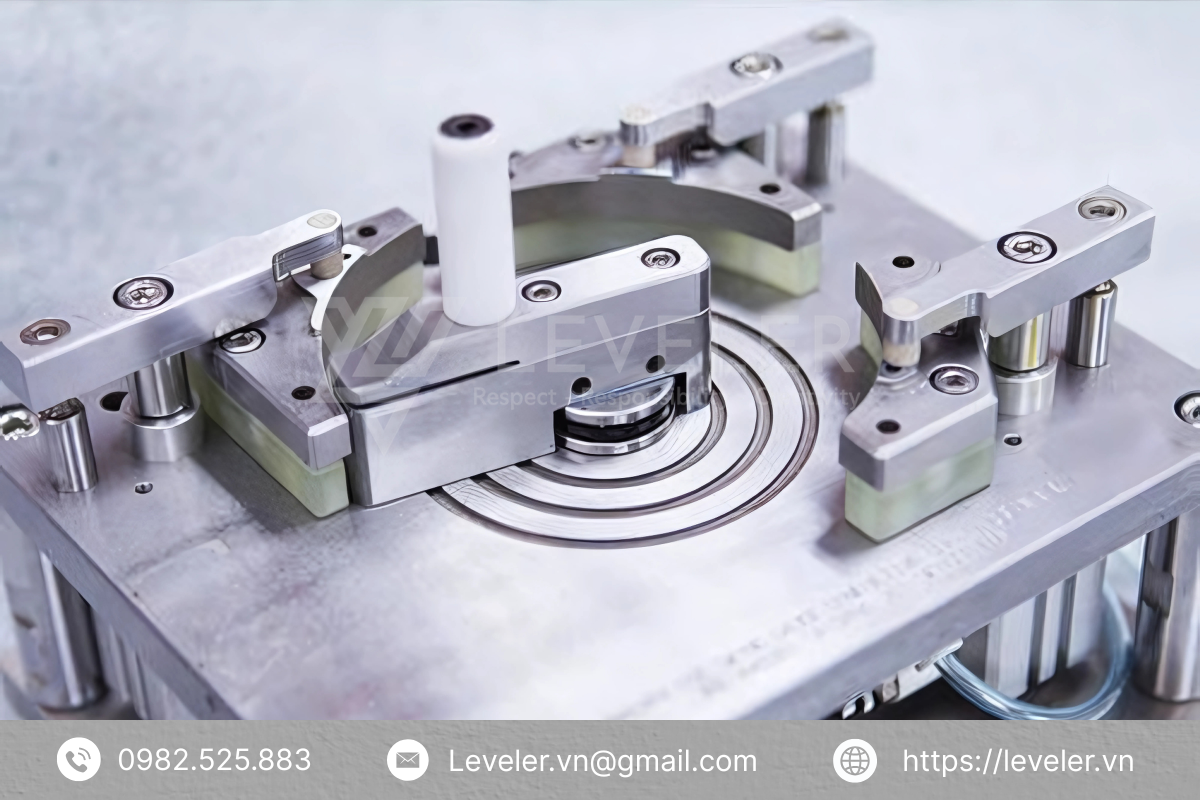

1.2. Các bộ phận

Tùy thuộc vào yêu cầu của khách hàng mà cấu tạo từng loại đồ gá kiểm tra sẽ khác nhau. Nhưng nhìn chung các sản phẩm đồ gá của Leveler sẽ có những bộ phận chủ yếu sau:

• Bộ phận kẹp chặt: Cố định vị trí linh kiện, đảm bảo sự ổn định trong quá trình gia công
• Bộ phận định vị: Xác định và hỗ trợ các linh kiện được đặt đúng vị trí
• Cơ cấu truyền lực: Tạo chuyển động của máy thông qua hệ thống lập trình
• Cơ cấu quay và phân độ: Đảm bảo tính chính xác trong di chuyển và xoay các chi tiết
• Cơ cấu hướng dẫn: Định hướng đi chính xác cho máy
• Thân và đế: Bộ khung kết nối và hỗ trợ các bộ phận khác hoạt động bình thường

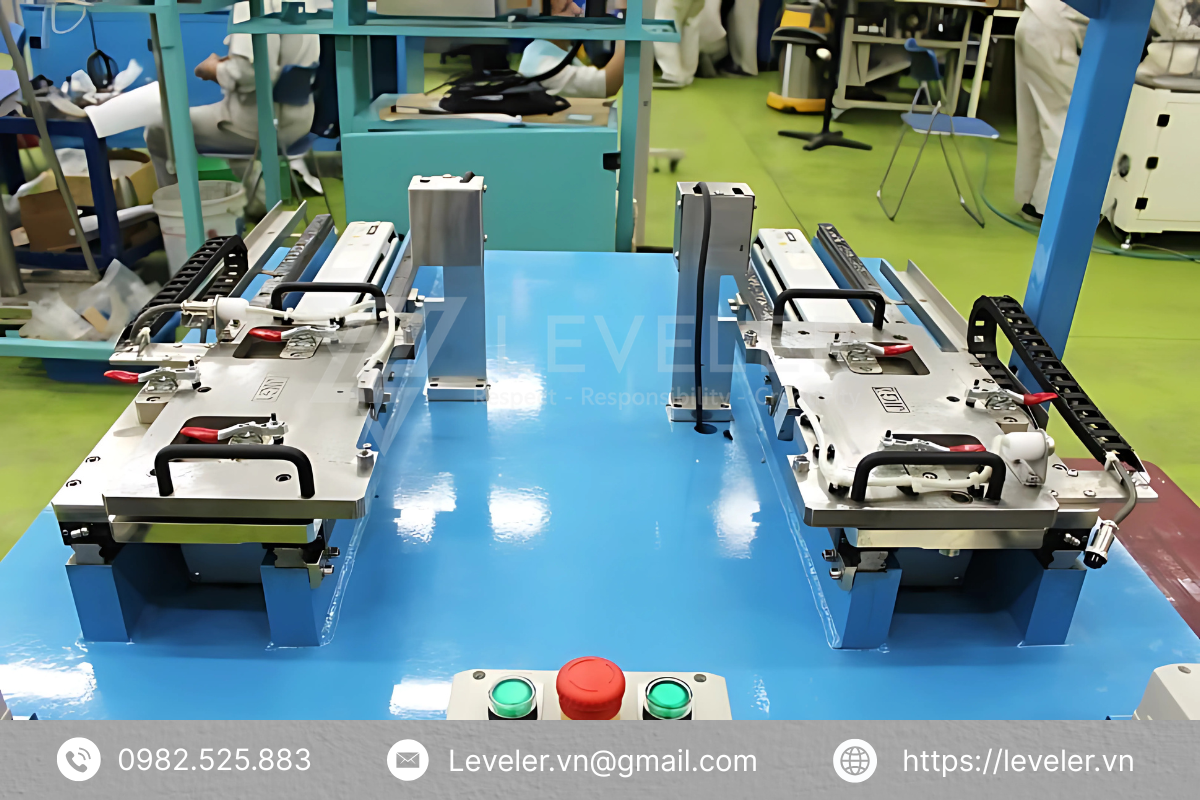

2. Những đặc điểm nổi bật của đồ gá kiểm tra do Leveler thực hiện

Đồ gá kiểm tra đem lại nhiều lợi ích cho doanh nghiệp, tiêu biểu:

• Đảm bảo chất lượng: Thay vì làm thủ công, gá kiểm tra giúp tăng tỷ lệ đánh giá chất lượng sản phẩm chính xác hơn, bảo đảm đồng bộ về chất lượng sản phẩm
• Tối ưu thời gian làm việc: JIG kiểm tra giúp rút ngắn thời gian so với việc làm thủ công
• Tiết kiệm chi phí: Thay vì thuê đội chuyên kiểm nghiệm sản phẩm thì việc trang bị loại đồ gá này có thể giúp doanh nghiệp tối thiểu chi phí

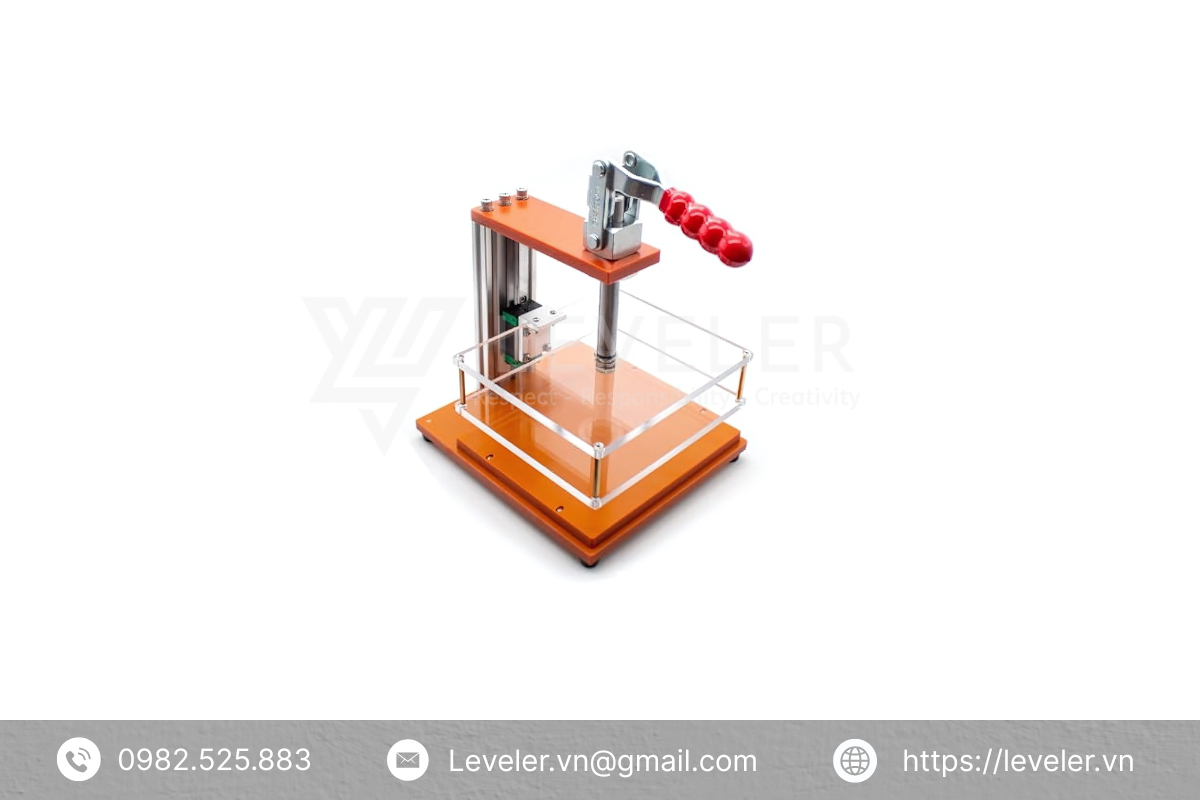

3. Thông số kỹ thuật của JIG kiểm tra

Thông số kỹ thuật	Chi tiết
Vật liệu chính	Thép chịu lực, nhôm định hình hoặc hợp kim cao cấp
Độ chính xác	±0.05mm hoặc ±0.02mm tùy theo mục đích sử dụng
Kích thước	Tùy chỉnh theo sản phẩm kiểm tra, thường là từ 200 x 200mm đến 1200 x 800mm
Phạm vi kiểm tra	Kiểm tra các kích thước chiều dài, độ vuông, độ tròn, độ thẳng của chi tiết
Điều chỉnh góc độ	Điều chỉnh góc từ 0° đến 360° cho các chi tiết kiểm tra ở nhiều góc độ khác nhau
Điều chỉnh chiều cao	Điều chỉnh chiều cao từ 50mm đến 200mm

Bảng thông số trên chỉ mang tính chất tham khảo, Leveler sẽ tư vấn theo nhu cầu của khách hàng để chỉnh sửa thông số phù hợp nhất

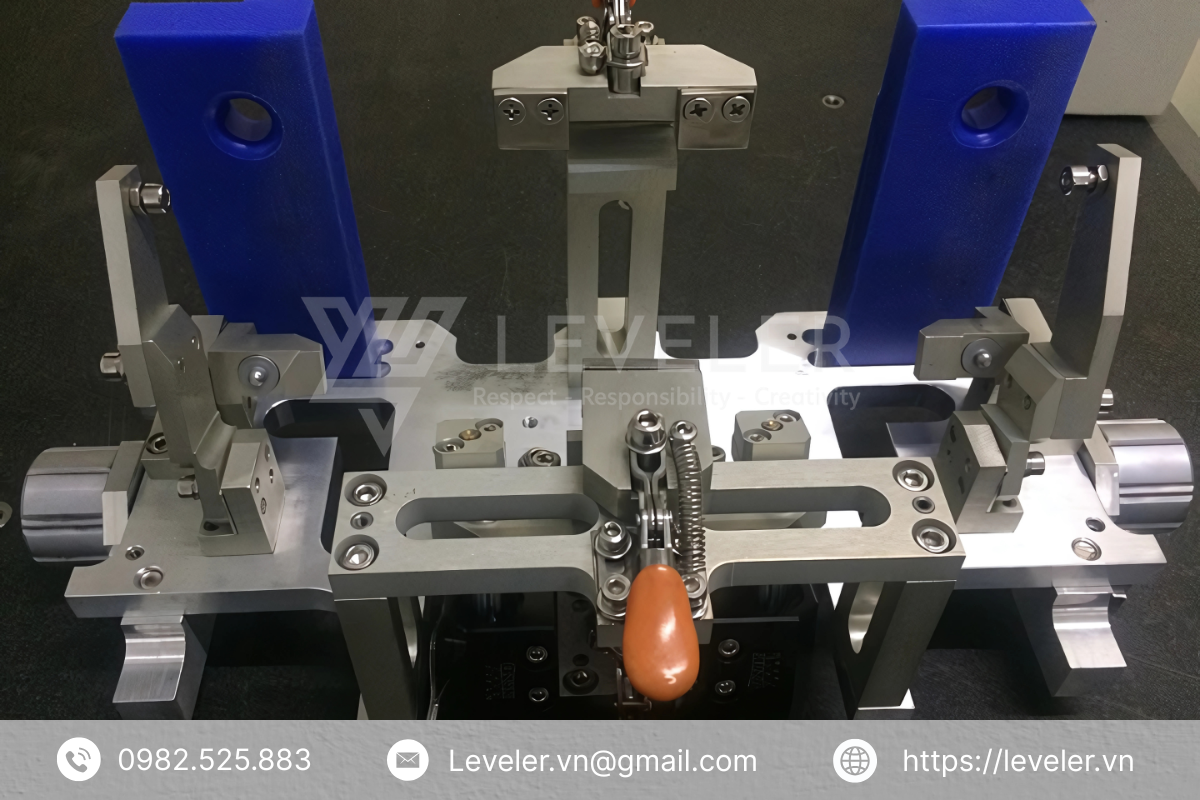

5. Đồ gá loại kiểm tra ứng dụng trong các lĩnh vực như thế nào?

Ứng dụng của đồ gá kiểm tra rất đa dạng, được sử dụng rộng rãi trong nhiều lĩnh vực. Dưới đây là các ứng dụng tiêu biểu:

5.1. Công nghiệp cơ khí chế tạo

• Kiểm tra kích thước và hình dạng: Đo lường các chi tiết cơ khí như trục, bánh răng, vỏ máy, đảm bảo chúng đạt dung sai theo bản vẽ kỹ thuật
• Kiểm tra lắp ráp: Kiểm tra khả năng lắp ghép các chi tiết trong cụm máy hoặc sản phẩm hoàn chỉnh, ví dụ như kiểm tra độ đồng tâm, độ phẳng, hoặc khe hở

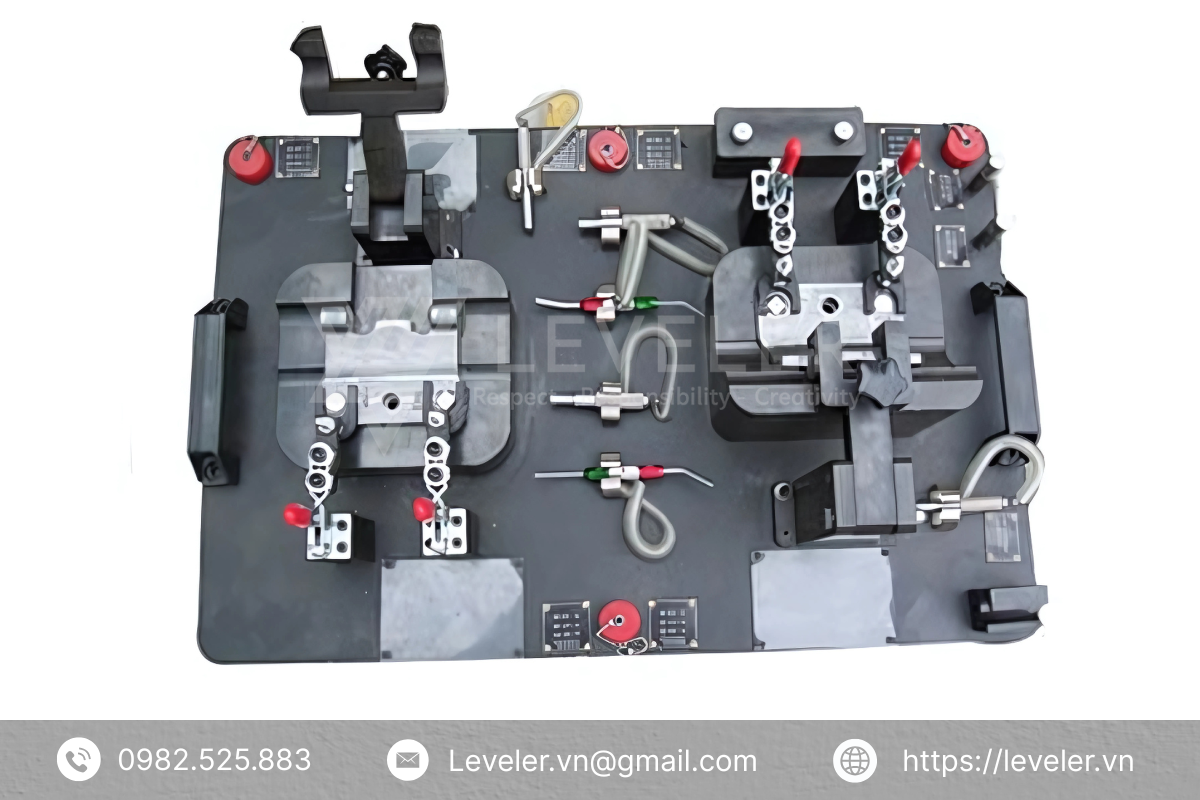

5.2. Công nghiệp ô tô

• Kiểm tra linh kiện: Kiểm tra các bộ phận như động cơ, khung gầm, thân xe, đảm bảo đáp ứng tiêu chuẩn an toàn và chất lượng
• Kiểm tra dây chuyền lắp ráp: Kiểm tra vị trí lắp đặt của các chi tiết như đèn, cửa, kính chắn gió, đảm bảo độ chính xác và tính thẩm mỹ
• Kiểm tra chức năng: Đồ gá tích hợp cảm biến để kiểm tra hiệu suất của các hệ thống như phanh, điện, hoặc hệ thống truyền động

5.3. Công nghiệp điện tử

• Kiểm tra bo mạch: Kiểm tra tính toàn vẹn của mạch in, đảm bảo các linh kiện được hàn đúng vị trí và hoạt động bình thường
• Kiểm tra sản phẩm hoàn thiện: Kiểm tra các thiết bị điện tử như điện thoại, máy tính bảng, đảm bảo các cổng kết nối, nút bấm, hoặc màn hình hoạt động chính xác
• Tự động hóa kiểm tra: Đồ gá kết hợp với hệ thống tự động để kiểm tra hàng loạt sản phẩm trong thời gian ngắn

5.4. Công nghiệp hàng không vũ trụ

• Kiểm tra chi tiết chính xác cao: Đo lường các bộ phận như cánh tua-bin, thân máy bay, hoặc các linh kiện composite với độ chính xác cực cao
• Kiểm tra an toàn: Đảm bảo các chi tiết đáp ứng tiêu chuẩn nghiêm ngặt về an toàn và độ bền trước khi lắp ráp vào máy bay hoặc tàu vũ trụ
• Kiểm tra vật liệu: Sử dụng đồ gá để kiểm tra chất lượng vật liệu composite hoặc hợp kim đặc biệt

5.5. Công nghiệp y tế

• Kiểm tra thiết bị y tế: Kiểm tra độ chính xác của các dụng cụ như kim tiêm, dao phẫu thuật, hoặc các thiết bị cấy ghép như khớp nhân tạo
• Kiểm tra vô trùng: Hỗ trợ kiểm tra đảm bảo các sản phẩm y tế đạt tiêu chuẩn vệ sinh và vô trùng
• Kiểm tra chức năng: Kiểm tra hiệu suất của các thiết bị như máy đo huyết áp, máy X-quang, hoặc máy siêu âm

6. Quy trình thiết kế, chế tạo gá kiểm tra là gì?

Leveler tự hào là doanh nghiệp cung cấp dịch vụ thiết kế và thi công đồ đá kiểm tra uy tín và chất lượng với quy trình lắp đặt chi tiết:

1. Phân tích chi tiết yêu cầu sản phẩm
2. Chọn phương pháp định vị và kẹp chặt phù hợp
3. Xác định vật liệu chế tạo JIG
4. Thiết kế chi tiết 3D và bản vẽ 2D
5. Gia công, lắp ráp và hiệu chỉnh

Liên hệ Leveler ngay để nhận bản thiết kế 3D miễn phí!

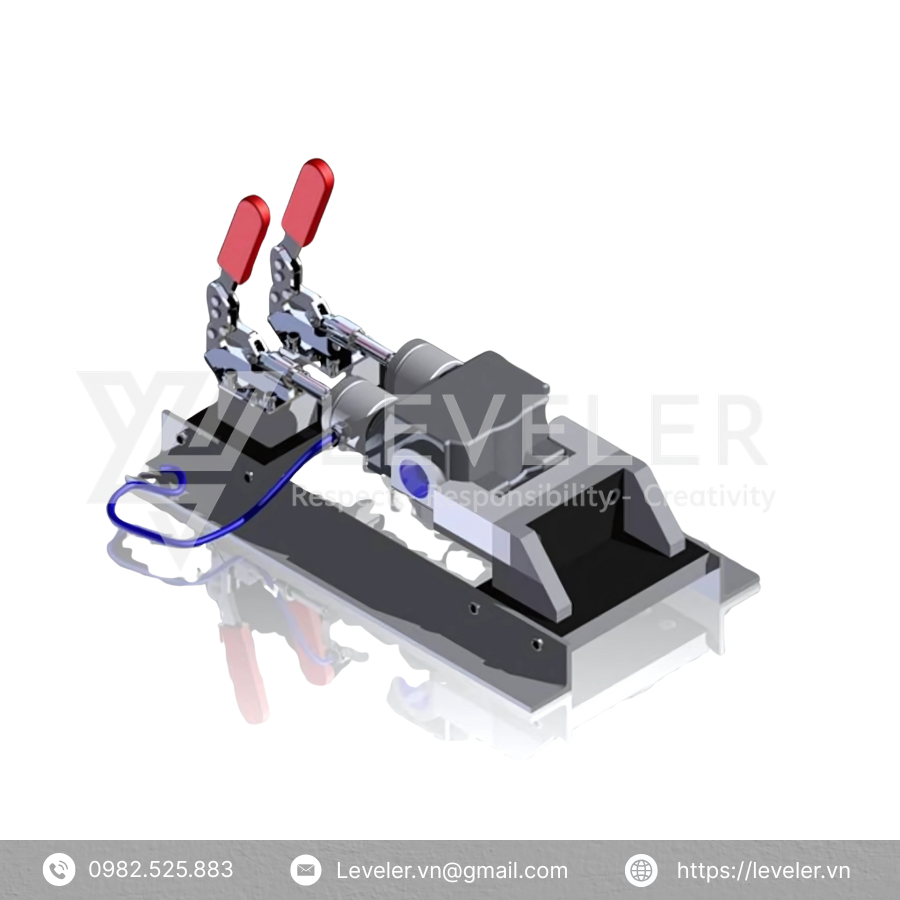

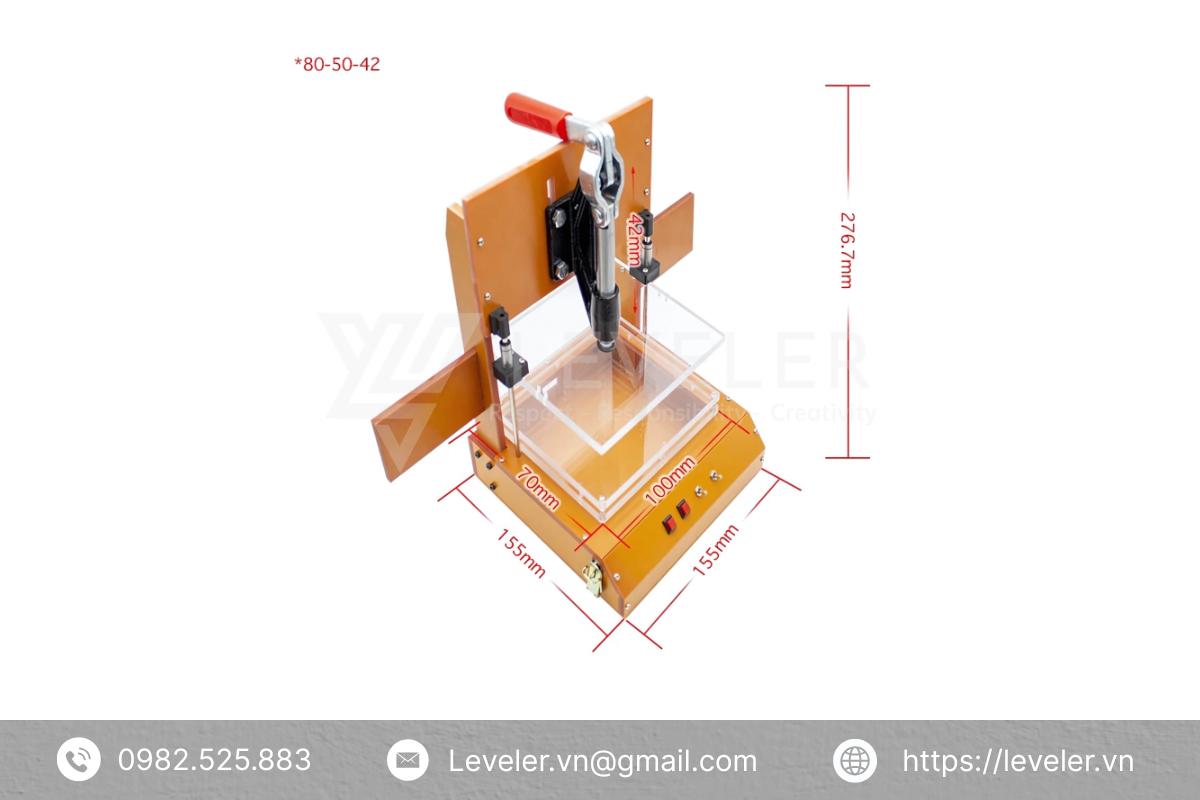

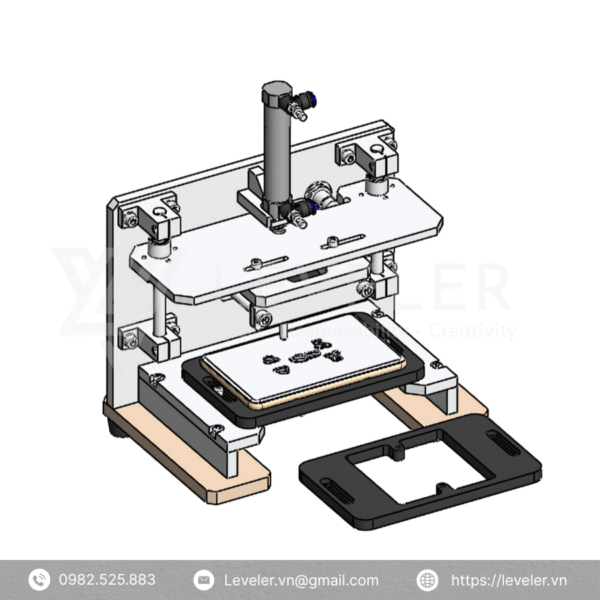

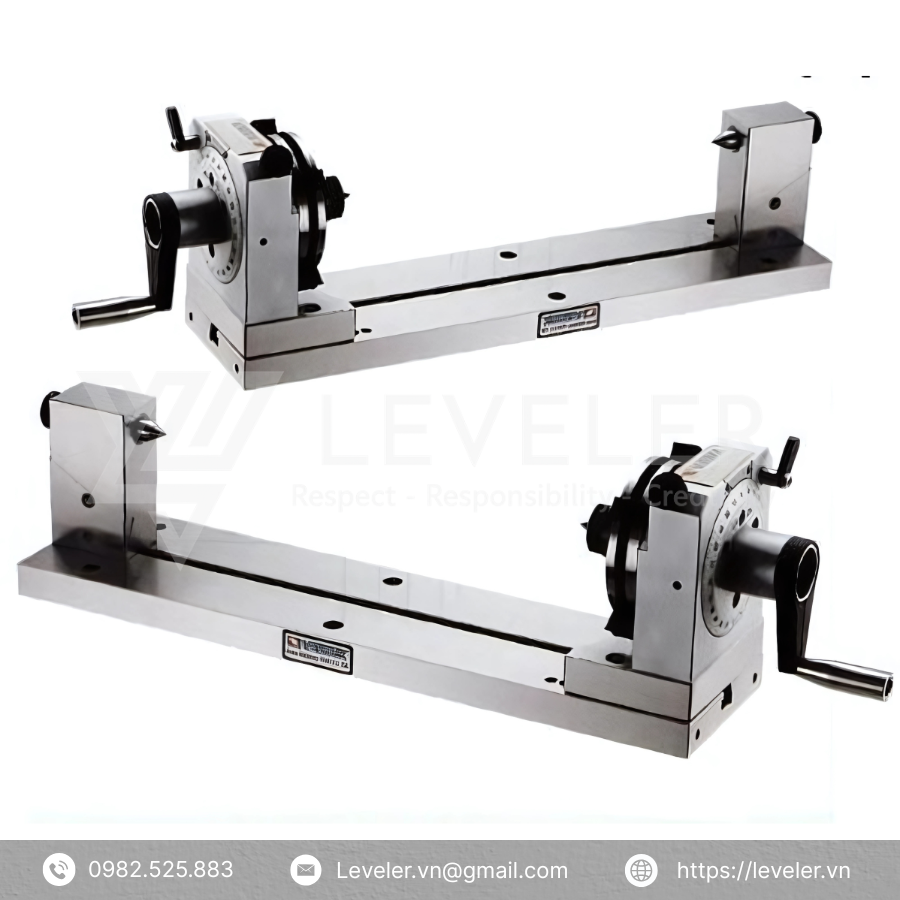

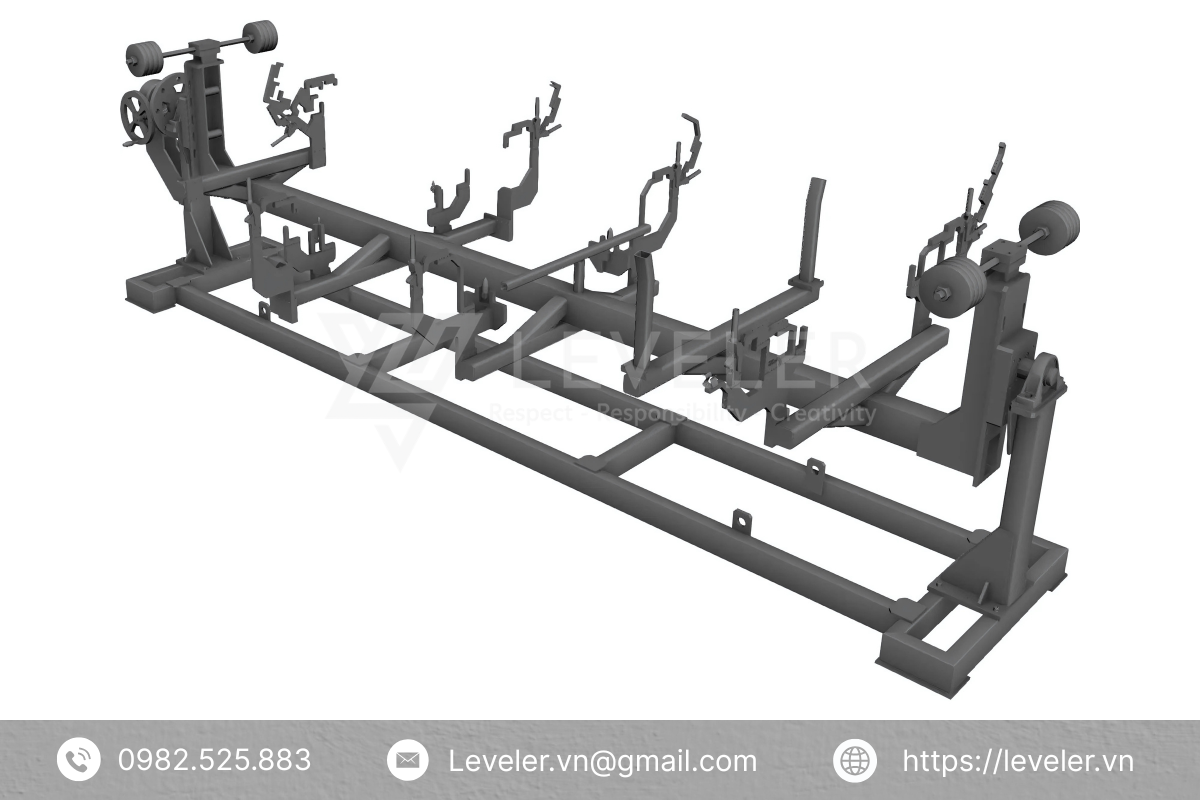

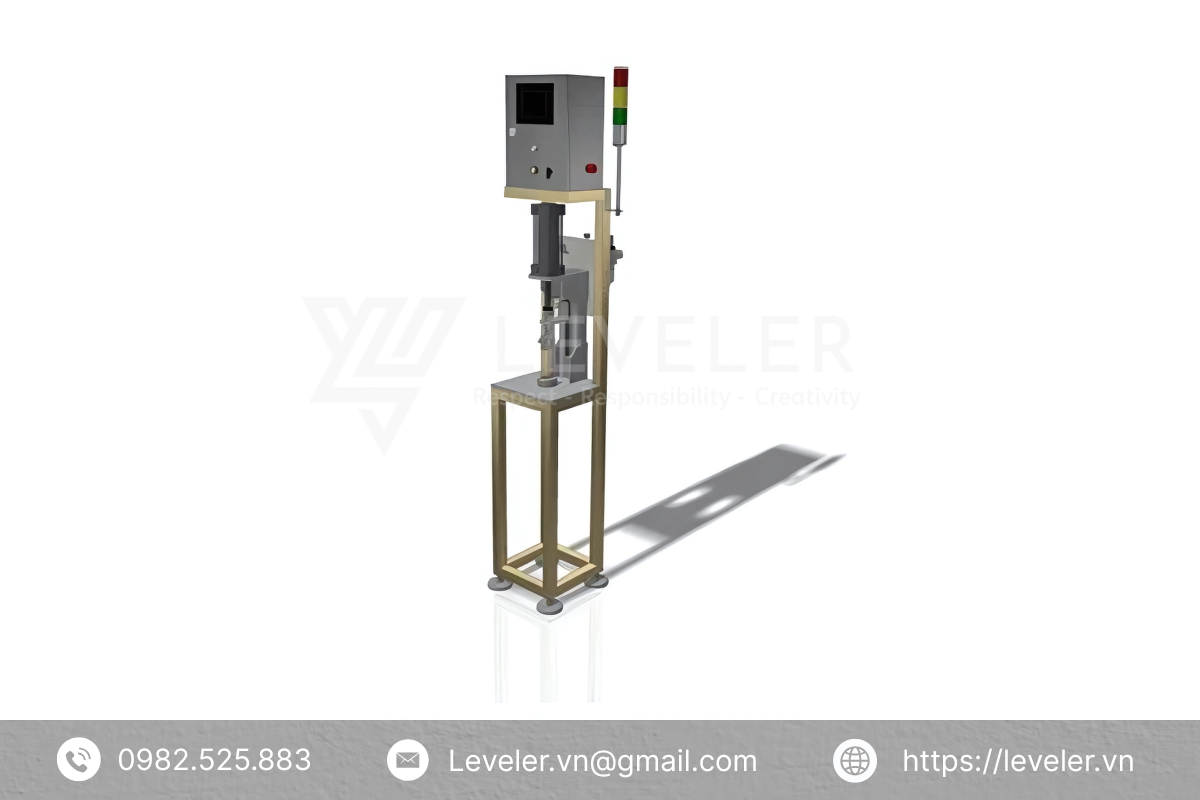

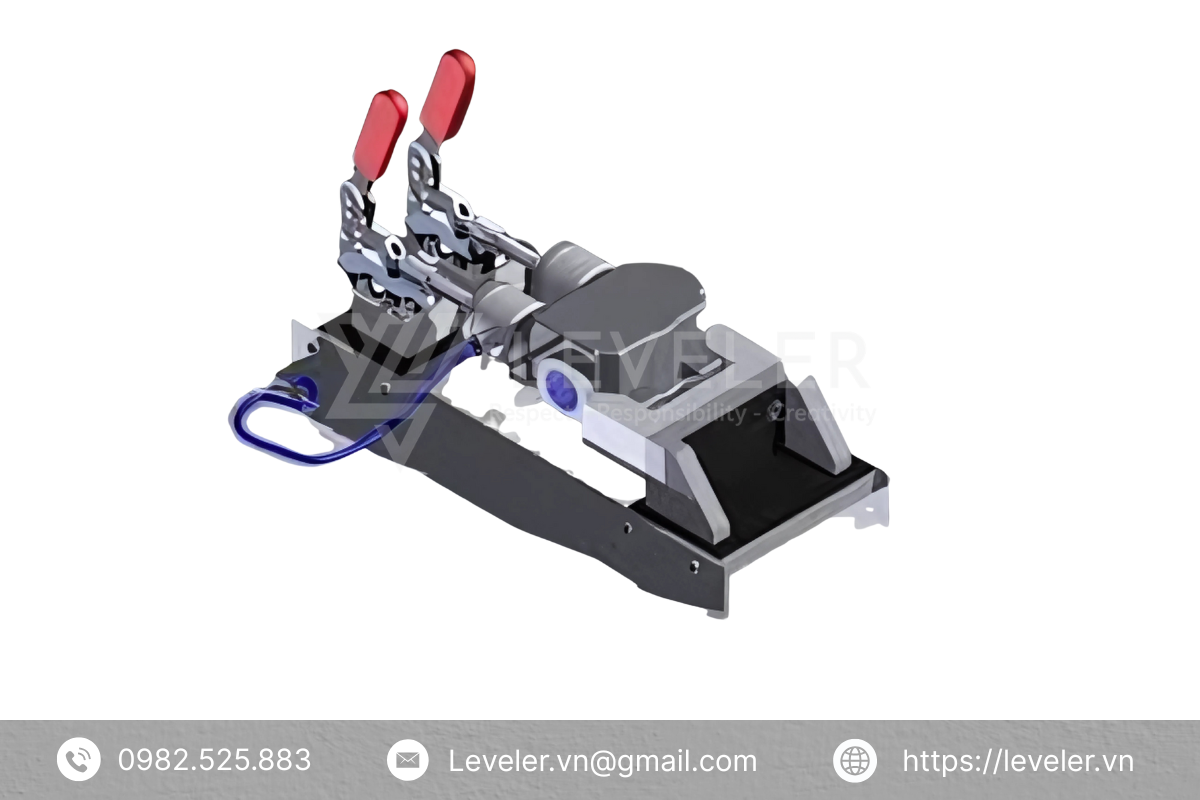

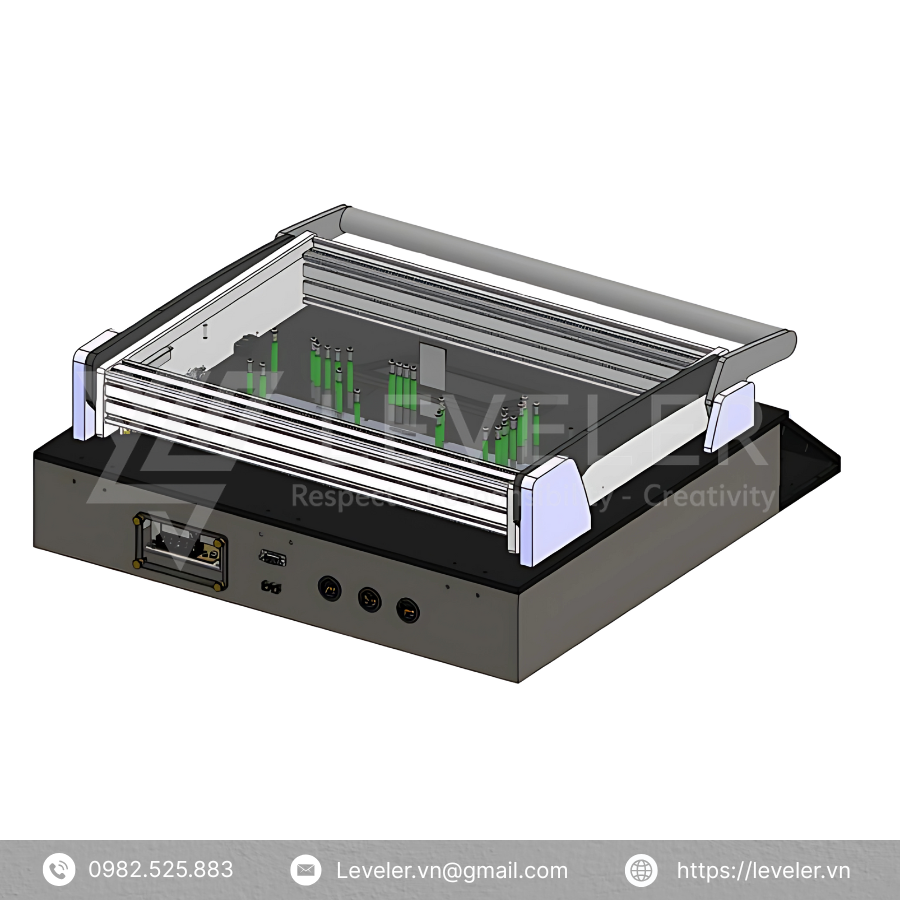

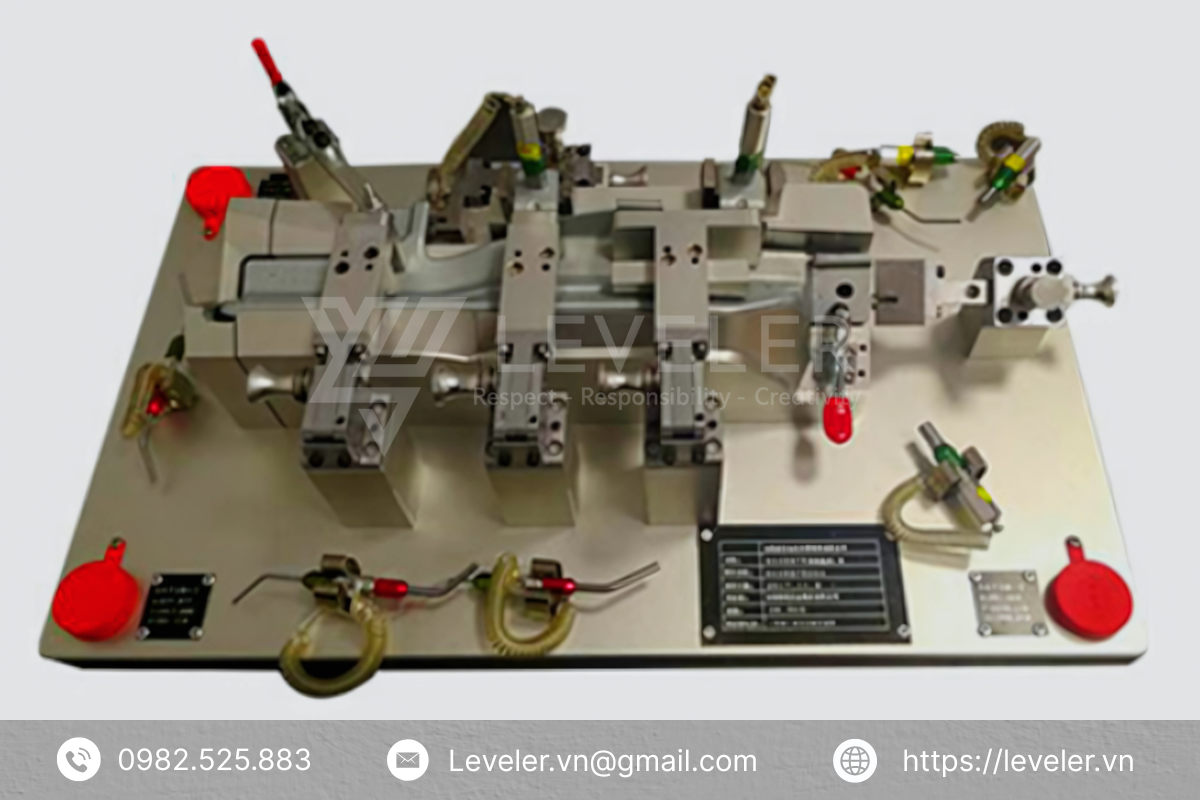

7. Một số bản vẽ đồ gá kiểm tra do LEVELER thiết kế

8. Sử dụng đồ gá kiểm tra cần lưu ý những gì?

8.1. Đảm bảo thiết kế và chế tạo đồ gá phù hợp

• Đồ gá phải được thiết kế và gia công với độ chính xác cao, phù hợp với dung sai của sản phẩm cần kiểm tra.
• Đồ gá phải phù hợp với kích thước, hình dạng và đặc điểm của chi tiết hoặc sản phẩm.
• Chọn vật liệu chịu mài mòn, không biến dạng trong quá trình sử dụng lâu dài, đặc biệt trong môi trường khắc nghiệt.

8.2. Kiểm tra và hiệu chuẩn đồ gá trước khi sử dụng

• Đồ gá cần được kiểm tra và hiệu chuẩn thường xuyên để đảm bảo độ chính xác không bị sai lệch theo thời gian.
• Trước khi sử dụng, kiểm tra xem đồ gá có bị mòn, nứt, hoặc biến dạng không, vì những lỗi này có thể ảnh hưởng đến kết quả kiểm tra.
• Loại bỏ bụi bẩn, dầu mỡ hoặc tạp chất trên đồ gá để tránh ảnh hưởng đến độ chính xác.

8.3. Sử dụng đúng quy trình

• Sử dụng đồ gá theo đúng quy trình và hướng dẫn của nhà sản xuất hoặc kỹ sư thiết kế.
• Đảm bảo chi tiết được đặt chính xác vào đồ gá, không cưỡng ép hoặc làm biến dạng chi tiết.
• Tránh sử dụng đồ gá để kiểm tra các chi tiết vượt quá khả năng thiết kế của nó, vì có thể gây hư hỏng.

8.4. Bảo quản và bảo trì đồ gá

• Lưu trữ đồ gá trong môi trường khô ráo, tránh ẩm ướt, bụi bẩn hoặc nhiệt độ cao để ngăn ngừa ăn mòn hoặc biến dạng.
• Thực hiện bảo dưỡng, bôi trơn (nếu cần) và thay thế các bộ phận hao mòn để kéo dài tuổi thọ của đồ gá.
• Lập hồ sơ theo dõi tình trạng đồ gá, bao gồm lịch sử sử dụng, hiệu chuẩn và sửa chữa.

9. Leveler – Đơn vị gia công đồ gá kiểm tra uy tín

Quý khách có nhu cầu mua đồ gá kiểm tra cho doanh nghiệp của mình nhưng vẫn đang phân vân giữa các lựa chọn? Leveler – Doanh nghiệp với nhiều năm kinh nghiệm trong ngành công nghiệp cơ khí cùng đội ngũ chuyên gia đầy kinh nghiệm sẽ tư vấn cho quý khách những giải pháp tối ưu nhất cùng chính sách hỗ trợ luôn lấy khách hàng làm trọng tâm.

Nếu quý khách muốn trao đổi thêm các thông tin chi tiết về thiết kế và thi công đồ gá kiểm tra, hãy liên hệ với chúng tôi thông qua các phương thức dưới đây

Hotline: 0982 525 883

Email: Leveler.vn@gmail.com

Website 1: https://leveler.vn/

Website 2: https://thietkedoga.com/

9. Câu hỏi thường gặp (FAQ)

Q1: Khi sử dụng đồ gá cơ khí cần lưu ý những gì?

-> Khi lắp đặt và sử dụng JIG, những chi tiết ngoài của đồ gá không được có các cạnh sắc và kết cấu của đồ gá phải cho phép dễ dàng dọn sạch phôi hoặc dung dịch trơn nguội trong quá trình gia công

Q2: LEVELER có nhận giao hàng và lắp đặt toàn quốc không?

-> Có. LEVELER có hệ thống giao hàng trên toàn quốc và hỗ trợ lắp đặt theo yêu cầu

Q3: Đồ gá cơ khí có tất cả bao nhiêu loại?

-> Có rất nhiều mẫu đồ gá sẽ được gia công theo yêu cầu của khách hàng. Tuy nhiên, đồ gá cơ khí có 8 loại cơ bản: Đồ gá hàn, đồ gá khoan, đồ gá kiểm tra, đồ gá lắp ráp, đồ gá vạn năng, đồ gá phay, đồ gá tiện và đồ gá CNC

Q4: Đồ gá cơ khí có thể tự động hóa không?

-> Có, đồ gá có thể tích hợp hệ thống thủy lực, khí nén hoặc điều khiển số (CNC) để tự động hóa

Q5: Chế tạo đồ gá tốn bao nhiêu?

-> Chi phí sẽ tùy theo yêu cầu của khách hàng về độ phức tạp, vật liệu và yêu cầu kỹ thuật
