Mô tả
Trong lĩnh vực sản xuất, đồ gá cơ khí (Hay còn gọi là JIG) được sử dụng như một công cụ hỗ trợ tiện ích bằng cách cố định vị trí các chi tiết xuyên suốt quá trình gia công với độ chính xác cao.
Trong bài viết, Leveler – Đơn vị nhận thiết kế và thi công đồ gá cơ khí uy tín – sẽ giới thiệu thêm những thông tin kỹ thuật hữu ích khác về công cụ này cho quý khách.

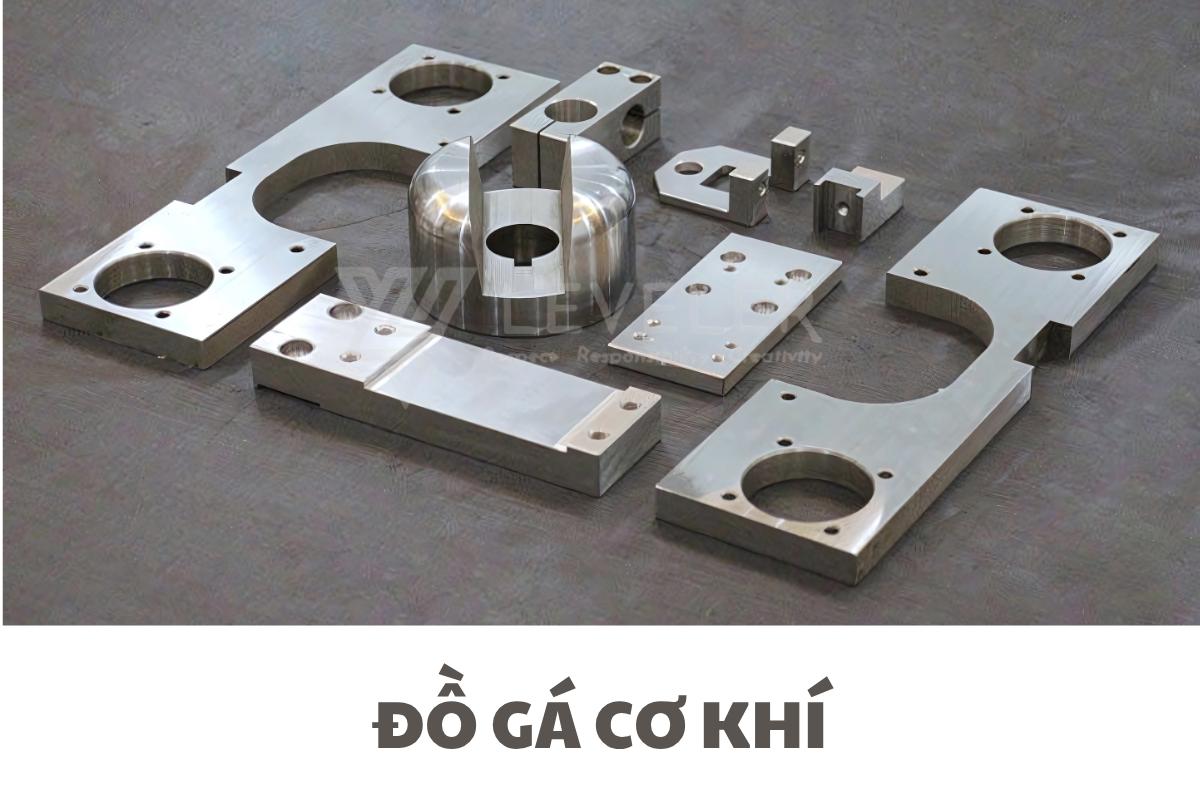

1. Tổng quan đồ gá cơ khí
1.1. Khái niệm
Đồ gá cơ khí (Hay đồ gá) (Tên tiếng Anh: JIG) thường xuất hiện trong lĩnh vực gia công cơ khí. Các nhà máy công nghiệp thường sử dụng thiết bị này nhằm cố định linh kiện và điều hướng cho các dụng cụ cắt, hàn, bắt vít,… xác định vị trí trong quá trình gia công. Từ đó quy trình chế tạo trở nên chính xác hơn, an toàn hơn và nhanh hơn thay vì dùng sức con người.
Nếu quý khách có nhu cầu mua đồ gá cơ khí, hãy liên hệ với Leveler thông qua website hoặc hotline 0982 525 883 để nhận tư vấn miễn phí!
1.2. Ưu điểm
Không vì lý do gì mà đồ gá gia công cơ khí dần trở thành công cụ phổ biến trong các xí nghiệp. Sau đây là những ưu điểm không thể phủ nhận của sản phẩm do Leveler chế tạo:
- Chính xác, nhất quán: Cùng một vị trí trên nhiều mẫu sản phẩm sẽ có tỷ lệ chính xác và nhất quán cao hơn so với con người tự điều chỉnh làm theo cách thủ công
- An toàn: Các loại đồ gá cơ khí được điều khiển bởi máy móc do con người làm chủ và có thể kích hoạt cơ chế hoạt động từ xa thay vì làm việc bên cạnh các máy móc lớn
- Tiết kiệm thời gian và chi phí: Với tỷ lệ chính xác cao và máy móc hoạt động không ngơi nghỉ, điều này giúp giảm thiểu các công đoạn trong sản xuất cũng như giảm tải lượng phế phẩm trong quá trình con người làm thủ công
- Tăng năng suất: Khi được máy móc hỗ trợ, chất lượng sẽ tăng tỷ lệ thuận với tốc độ hoàn thiện sản phẩm, tạo nguồn cung dồi dào để từ đó nâng cao khả năng cạnh tranh của doanh nghiệp

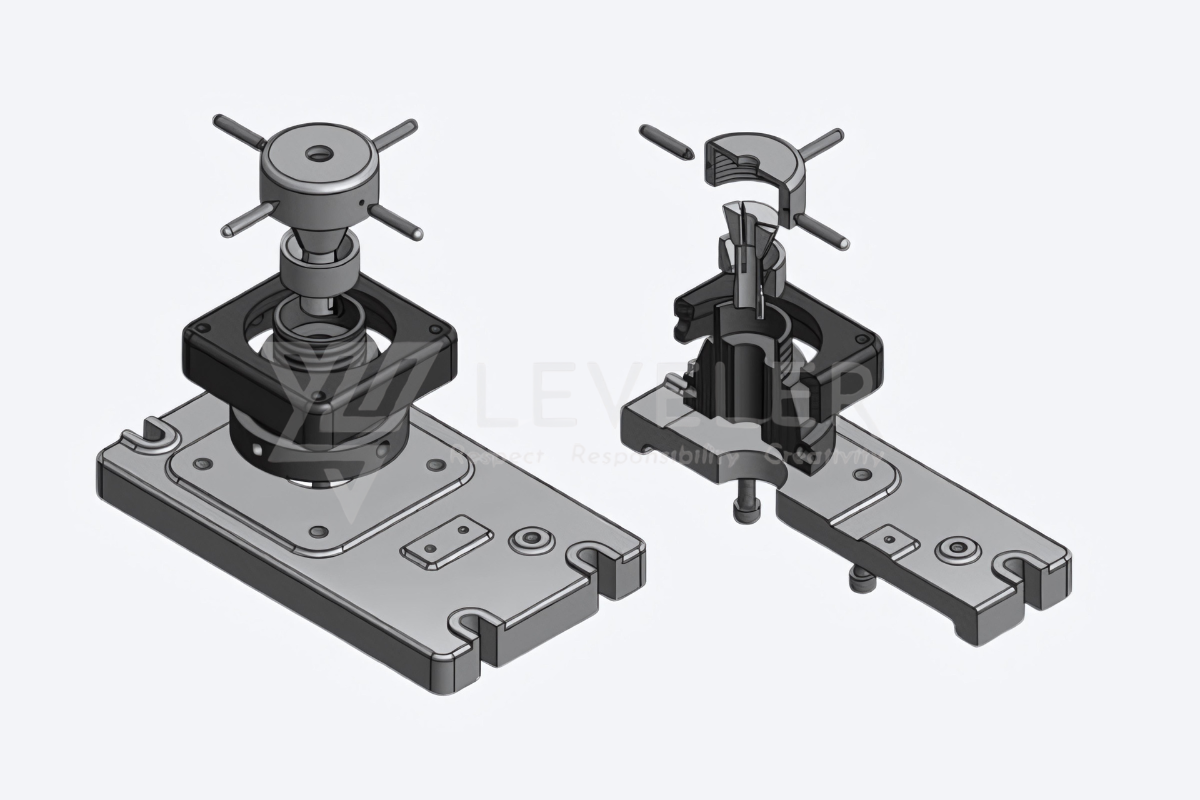

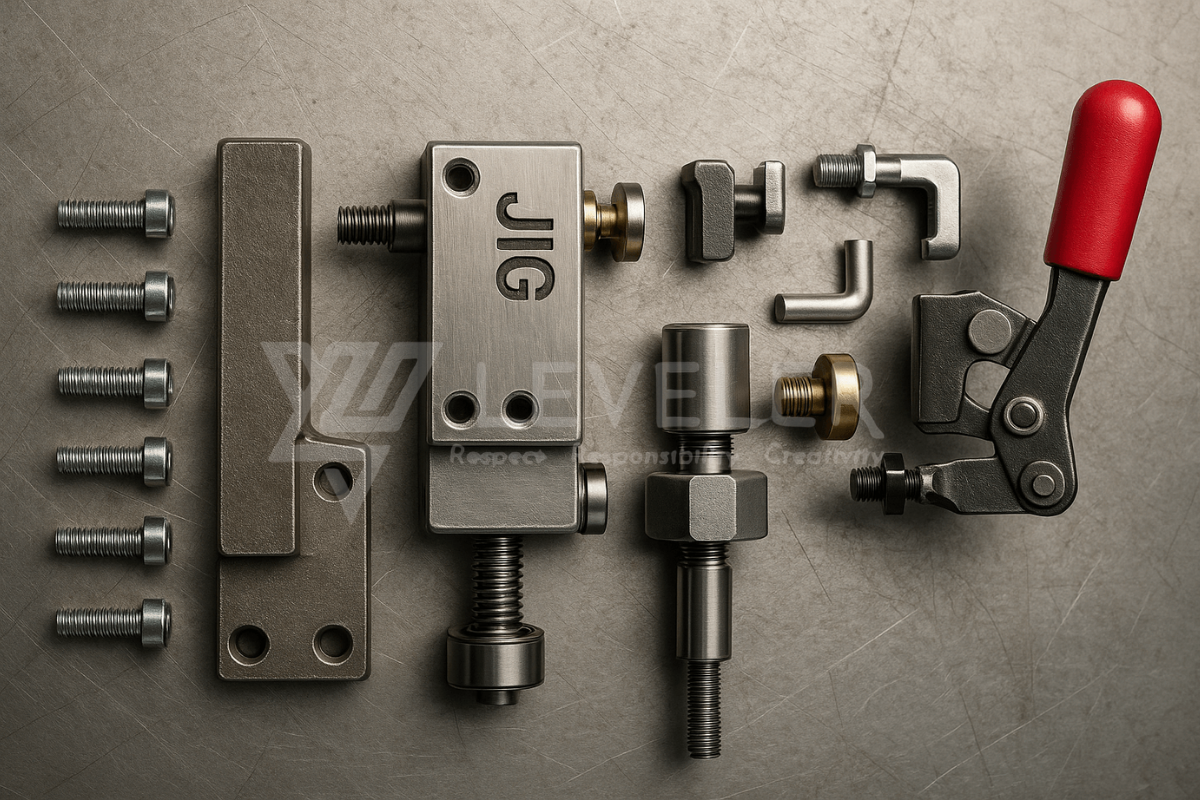

2. Cấu tạo đồ gá cơ khí
Cấu tạo đồ gá gia công cơ khí sẽ phụ thuộc vào nhu cầu của khách hàng về thiết bị. Tuy nhiên, nhìn chung toàn bộ mẫu thiết kế đồ gá tại Leveler sẽ có những phụ kiện chính như sau:

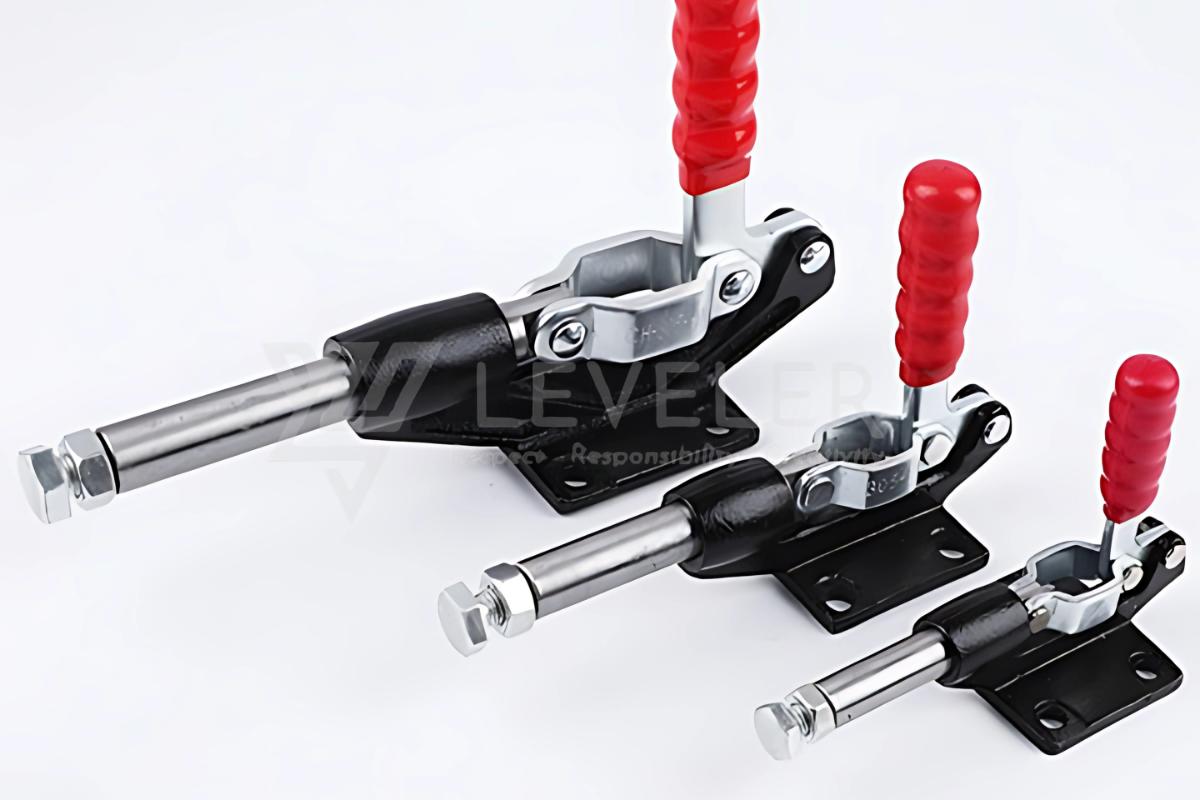

- Bộ phận kẹp chặt: Cố định vị trí linh kiện, đảm bảo sự ổn định trong quá trình gia công
- Bộ phận định vị: Xác định và hỗ trợ các linh kiện được đặt đúng vị trí
- Cơ cấu truyền lực: Tạo chuyển động của máy thông qua hệ thống lập trình

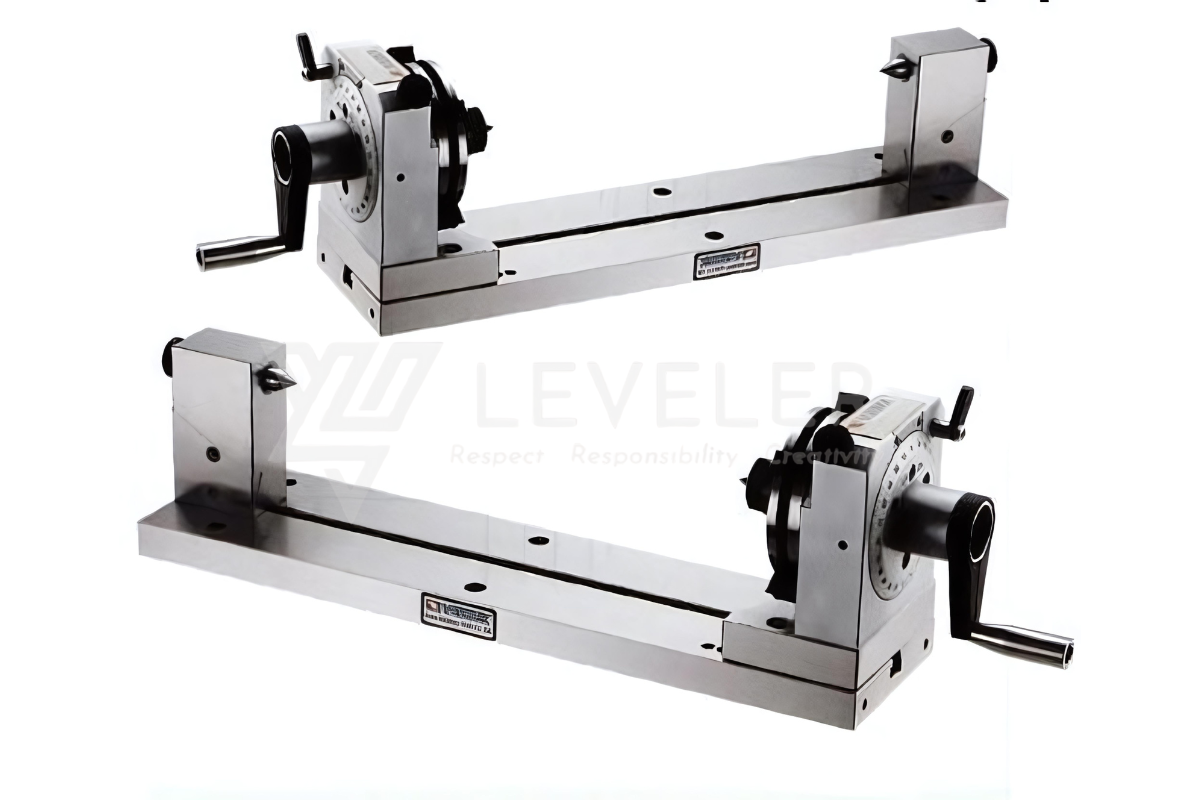

- Cơ cấu quay và phân độ: Đảm bảo tính chính xác trong di chuyển và xoay các chi tiết
- Cơ cấu hướng dẫn: Định hướng đi chính xác cho máy
- Thân và đế: Bộ khung kết nối và hỗ trợ các bộ phận khác hoạt động bình thường
3. Phân loại đồ gá cơ khí

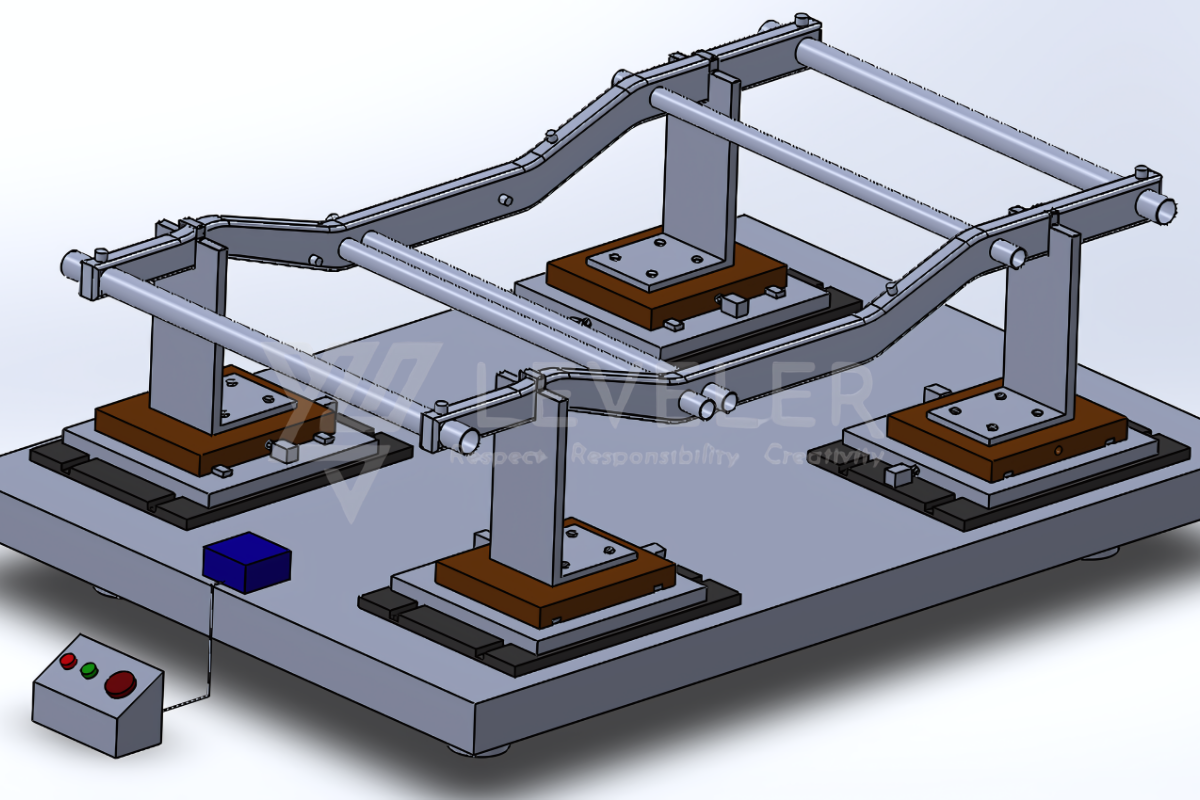

3.1. Đồ gá hàn
Đồ gá hàn là một loại đồ gá gia công cơ khí giúp xác định vị trí hàn và cố định các chi tiết để người hoặc robot có thể hàn một cách chính xác. Tùy thuộc vào mục đích và yêu cầu sẽ có các loại đồ gá hàn khác nhau để đảm bảo khả năng gia công và điều kiện gia công chi tiết

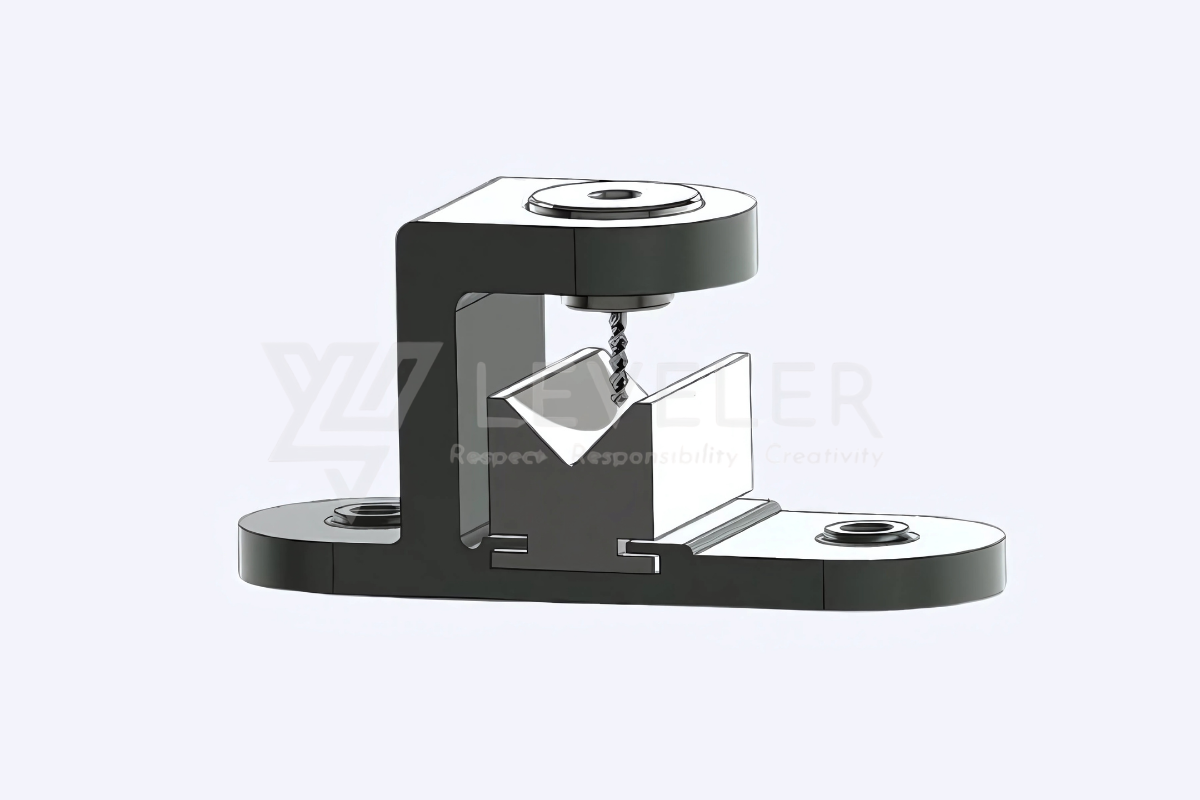

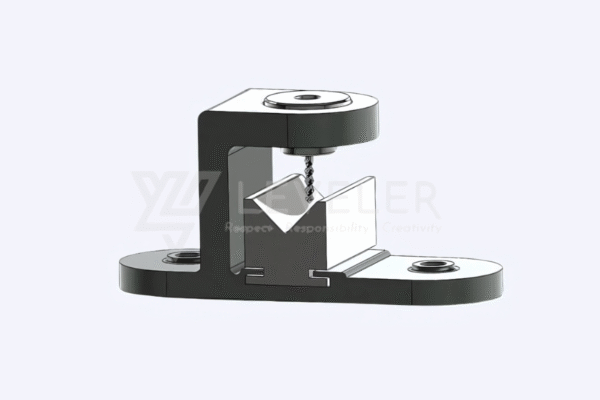

3.2. Đồ gá khoan
Đồ gá khoan được sử dụng trong ngành cơ khí với vai trò định vị và đảm bảo ổn định cho linh kiện tại một vị trí trên máy khoan. Từ đó, thiết bị hướng dẫn mũi khoan di chuyển để tạo ra các lỗ khoan với vị trí, kích thước và độ sâu đạt chuẩn yêu cầu kỹ thuật

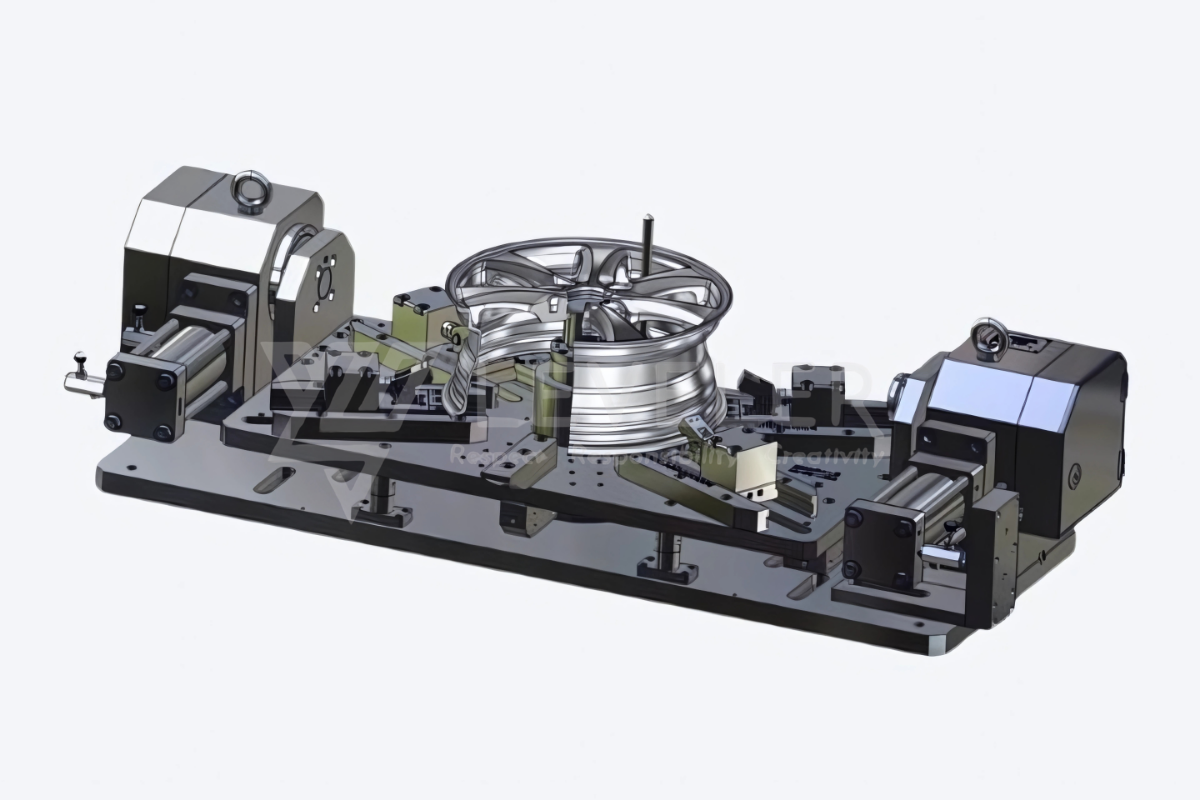

3.3. Đồ gá kiểm tra
Các doanh nghiệp thường sử dụng đồ gá kiểm tra để đánh giá độ chính xác của sản phẩm xuyên suốt quá trình sản xuất để đảm bảo chất lượng thành quả đạt mức tốt nhất cũng như giảm đáng kể chu kỳ của quá trình kiểm soát chất lượng

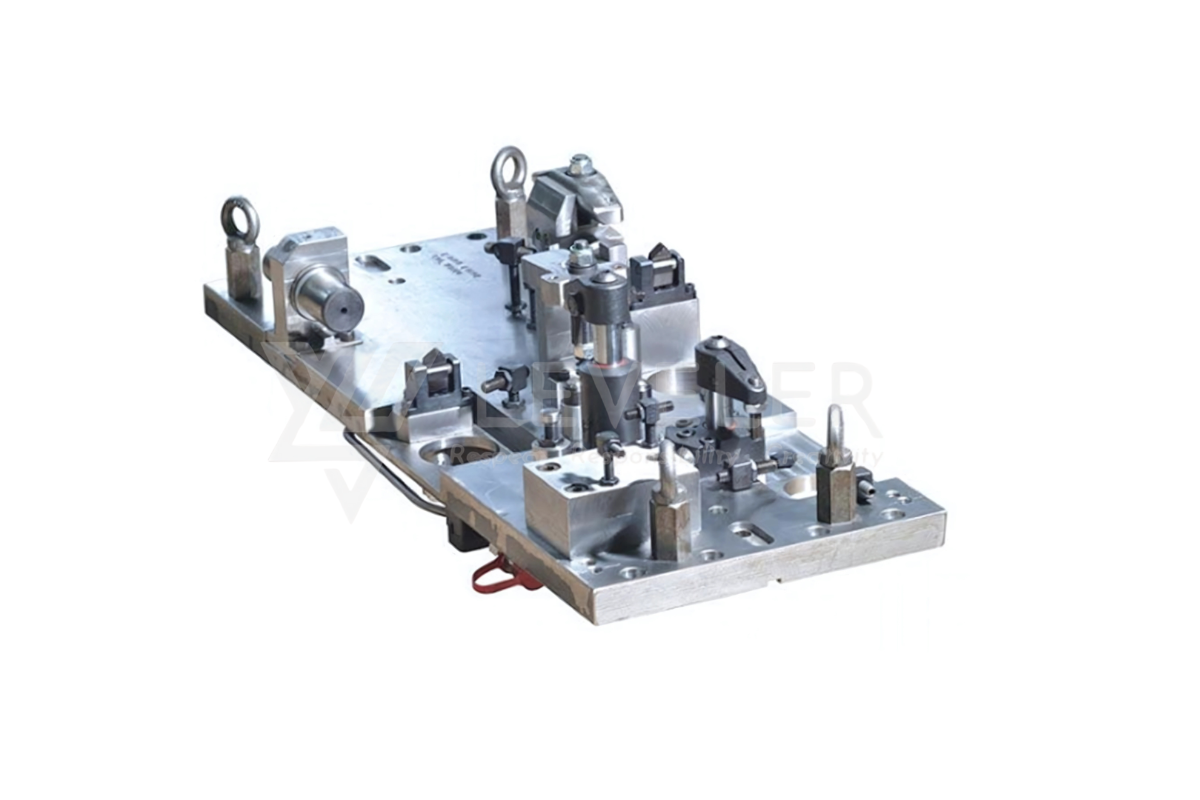

3.4. Đồ gá lắp ráp
Đồ gá lắp ráp là loại đồ gá phục vụ các công đoạn lắp ráp với mức độ từ dễ đến khó cùng tỷ lệ chính xác cao. Thiết bị này sẽ định vị và và kẹp chặt các chi tiết trong quá trình lắp ráp để đảm bảo sự kết nối chặt chẽ giữa các bộ phận của sản phẩm
3.5. Đồ gá vạn năng
Đồ gá vạn năng là một trong những loại đồ gá gia công cơ khí phổ biến nhất bởi khả năng tích hợp tiện ích của chúng. Bạn muốn mua loại đồ gá vừa có thể kẹp vừa có thể kiểm tra? Đồ gá vạn năng sẽ là sự lựa chọn hoàn hảo

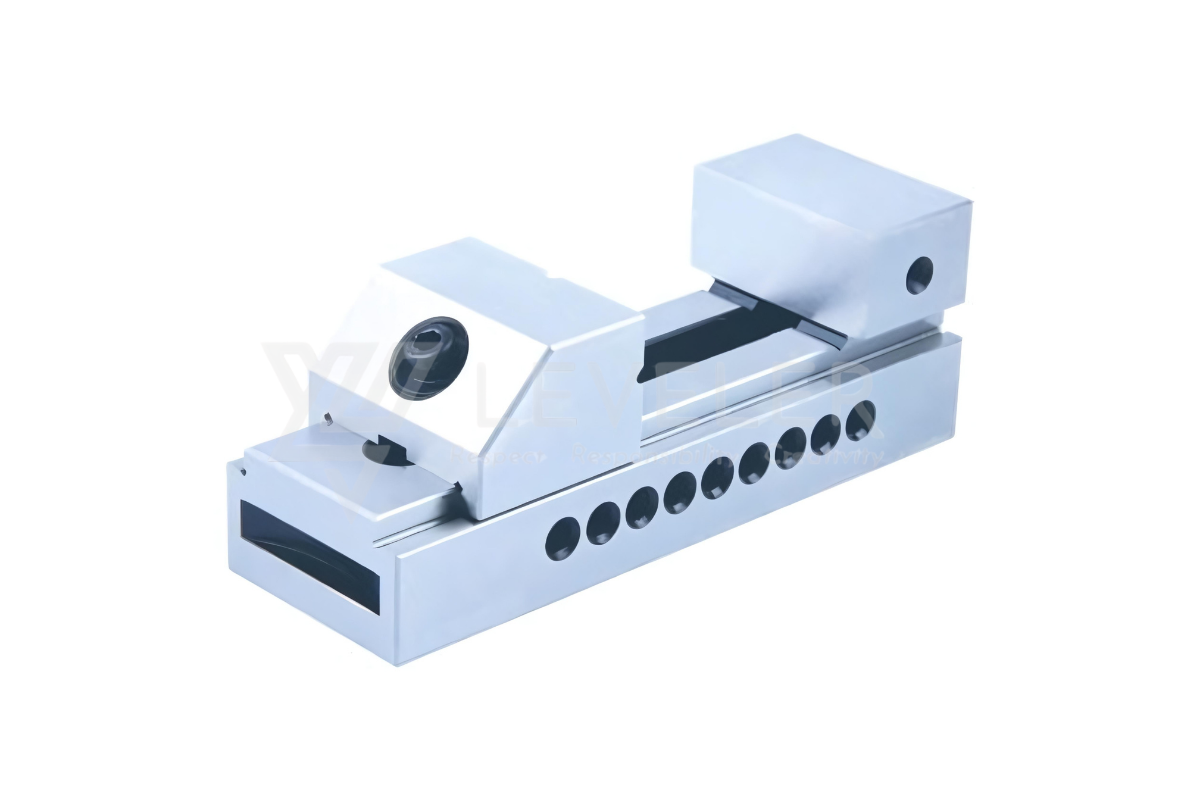

3.6. Đồ gá cơ khí phay
Trong quá trình cắt gọt kim loại, các xí nghiệp thường lựa chọn đồ gá phay là công cụ hỗ trợ giúp cho bề mặt chi tiết mịn bóng. Các mẫu đồ gá phổ biến có thể kể đến như Ê Tô, đầu chia độ, bàn chia độ,…
3.7. Đồ gá cơ khí tiện
Loại đồ gá tiện thường được ưu tiên sử dụng là đồ gá tiện lỗ với nhiệm vụ định vị và kẹp chặt chi tiết trong quá trình gia công lỗ nhằm đảm bảo khoảng cách giữa dao tiện và chi tiết đủ để tạo lỗ đạt yêu cầu

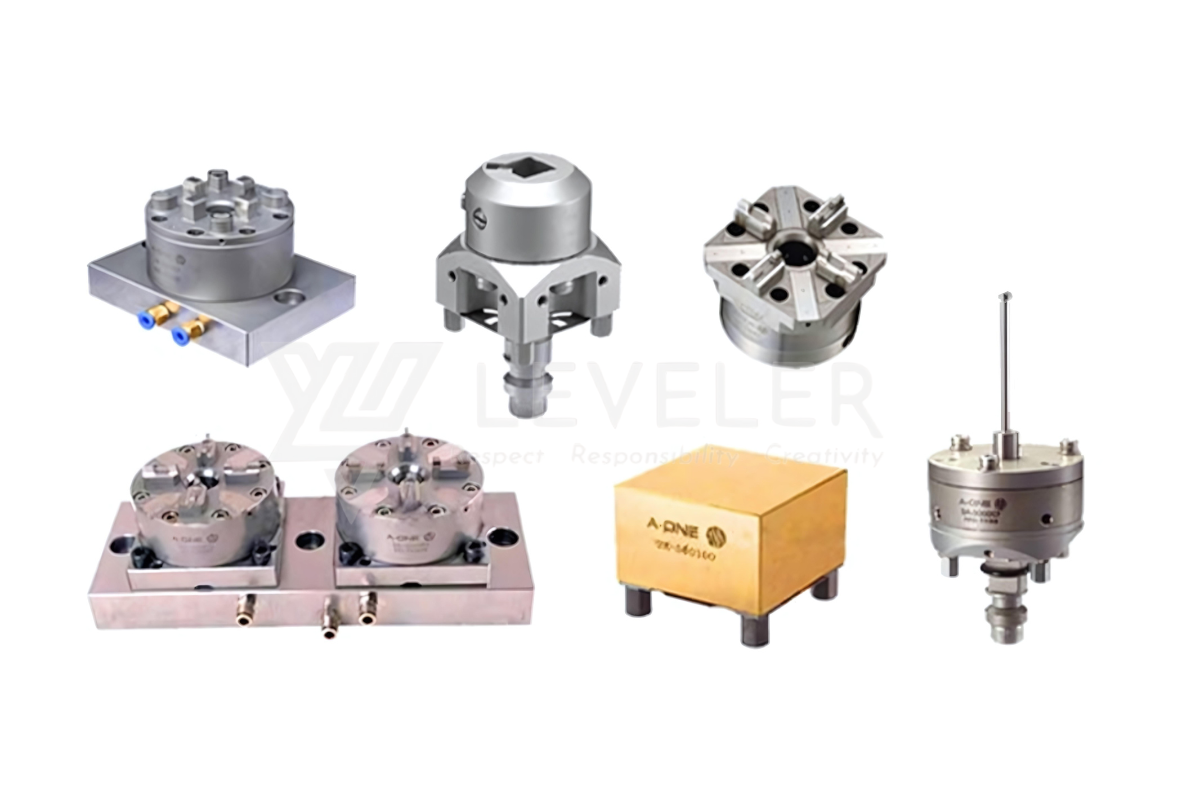

3.8. Đồ gá cơ khí CNC
Đồ gá CNC là thiết bị công nghệ quan trọng trong gia công cơ khí khi kết hợp với hệ thống lập trình. Thiết bị này sẽ bảo đảm sự ổn định xuyên suốt quá trình làm việc và tối ưu hóa các giai đoạn sản xuất

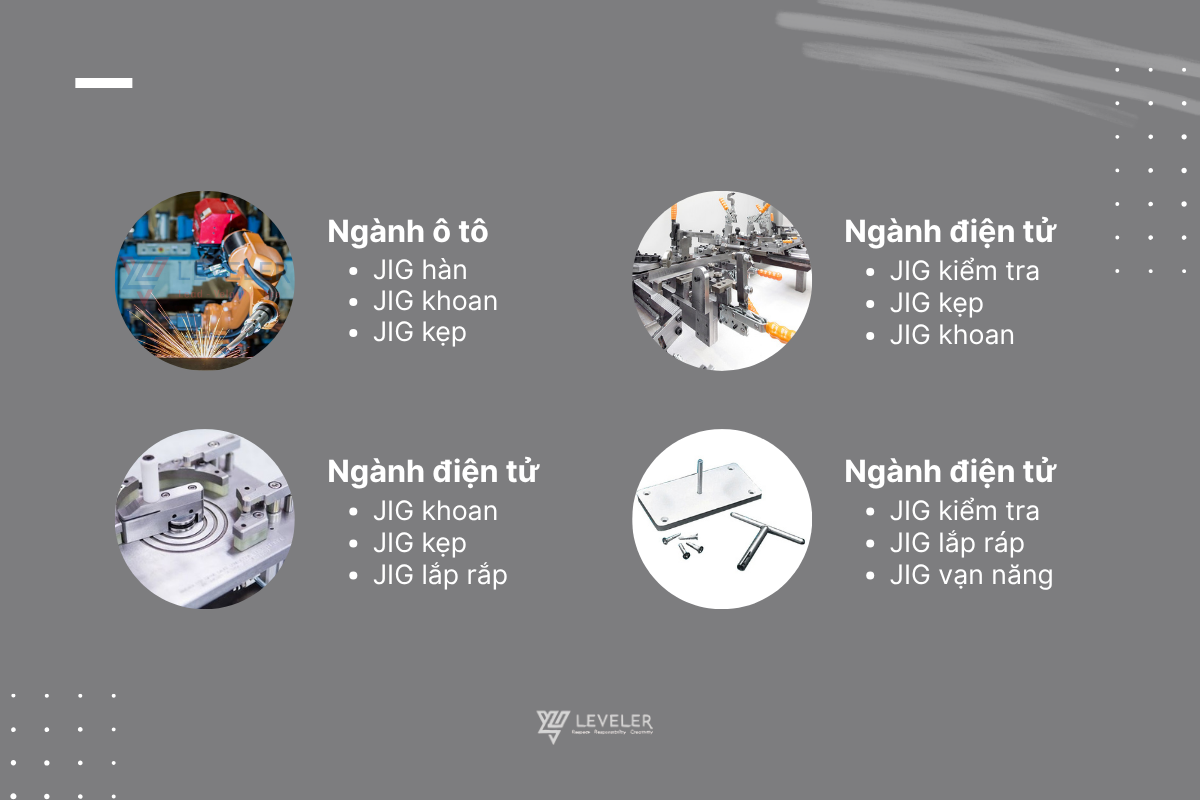

4. Ứng dụng của đồ gá cơ khí trong các lĩnh vực
Mẫu JIG do Leveler thiết kế có thể ứng dụng được trong nhiều lĩnh vực như sau:
- Ngành ô tô: JIG hàn, JIG khoan, JIG kẹp, JIG kiểm tra, JIG lắp ráp, JIG vạn năng, JIG phay, JIG tiện, JIG CNC: Sản xuất khung xe, động cơ, chi tiết máy,…
- Ngành điện tử: JIG khoan, JIG kẹp, JIG lắp ráp, JIG kiểm tra, JIG CNC: Sử dụng đồ gá nhỏ cho các bo mạch, thiết bị bán dẫn
- Ngành y tế: JIG kiểm tra, JIG kẹp, JIG khoan, JIG phay, JIG tiện, JIG CNC: Yêu cầu độ chính xác cao và dùng để sản xuất thiết bị y tế, cấy ghép,…
- Ngành cơ khí chế tạo: JIG hàn, JIG khoan, JIG kẹp, JIG kiểm tra, JIG lắp ráp, JIG vạn năng, JIG phay, JIG tiện, JIG CNC: Ngành rộng nhất nên cần sử dụng đầy đủ các loại đồ gá để gia công, sản xuất đa dạng sản phẩm

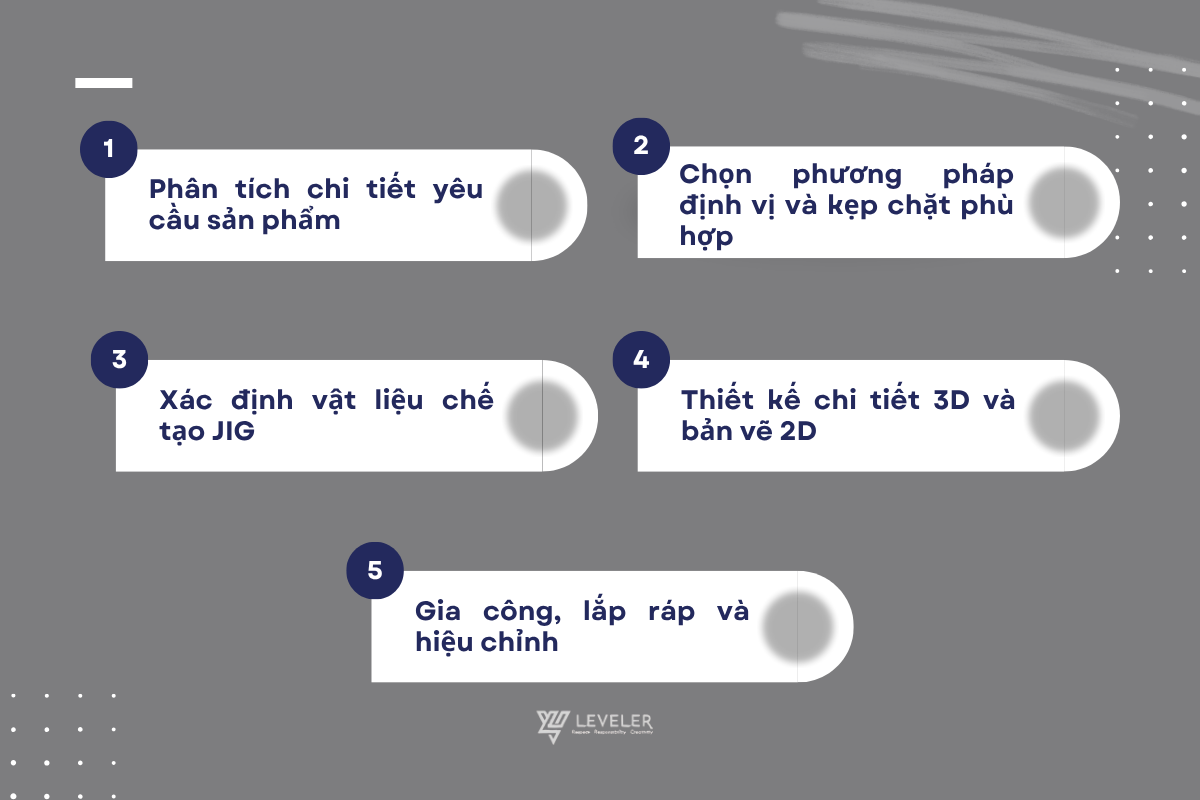

5. Quy trình thiết kế đồ gá cơ khí tại Leveler
Trước khi bắt đầu vào việc chế tạo đồ gá cơ khí, ta luôn cần một bản thiết kế hoàn chỉnh để hình dung sơ bộ mọi chi tiết sẽ có. Và để có một bản thiết kế đúng theo yêu cầu của khách hàng, Leveler xin gửi bạn đọc quy trình thiết kế bên công ty:
- Phân tích chi tiết yêu cầu sản phẩm
- Chọn phương pháp định vị và kẹp chặt phù hợp
- Xác định vật liệu chế tạo JIG
- Thiết kế chi tiết 3D và bản vẽ 2D
- Gia công, lắp ráp và hiệu chỉnh
Để tham khảo bản thiết kế đồ gá theo yêu cầu, vui lòng liên hệ với Leveler thông qua website Thiết Kế Đồ Gá hoặc gọi ngay cho hotline 0982 525 883!
6. Các lưu ý khi sử dụng đồ gá cơ khí
Các thiết bị máy móc khi dùng lâu sẽ có dấu hiệu hoạt động yếu, rỉ sét và lúc này sẽ cần được bảo dưỡng để máy có thể hoạt động một cách tốt nhất. Tuy nhiên, không phải ai cũng biết vệ sinh JIG gá đúng cách để không làm ảnh hưởng đến các bộ phận của máy và kéo dài tuổi thọ của thiết bị. Dưới đây là các lưu ý khi sử dụng JIG mà Leveler luôn tư vấn với khách:
6.1. Kiểm tra thường xuyên
- Kiểm tra trực quan: Thường xuyên kiểm tra xem thiết bị có bị mòn, hư hỏng hoặc biến dạng không
- Căn chỉnh đúng cách: Đảm bảo đồ gá gia công cơ khí được điều chỉnh đúng cách, tránh trường hợp dẫn đến sai sót trong quá trình gia công
6.2. Vệ sinh đúng cách
- Loại bỏ bụi bẩn: Sau mỗi lần sử dụng, loại bỏ các mảng bám, bụi và các mảnh vụn khác. Sử dụng bàn chải hoặc khí nén để làm sạch các khu vực chật hẹp
- Vệ sinh bề mặt: Lau sạch bề mặt bằng dung môi thích hợp để loại bỏ dầu và chất gây ô nhiễm
6.3. Bôi trơn định kỳ
- Các bộ phận chuyển động: Bôi chất bôi trơn vào các bộ phận chuyển động để chống mài mòn và đảm bảo hoạt động trơn tru
- Thiết lập lịch trình bôi trơn: Tạo lịch trình bôi trơn thường xuyên dựa trên tần suất sử dụng và khuyến nghị của bên thi công.
6.4. Bảo dưỡng đúng cách
Bảo dưỡng đồ gá trong môi trường sạch sẽ, khô ráo để tránh rỉ sét và ăn mòn. Tránh ánh nắng trực tiếp hoặc nhiệt độ khắc nghiệt.
6.5. Chuẩn bị linh kiện thay thế
Luôn có sẵn các linh kiện thay thế cho các bộ phận thường bị mòn để giảm thiểu thời gian chết.
7. Leveler chuyên nhận thiết kế và thi công đồ gá cơ khí chất lượng
Quý khách có nhu cầu mua JIG đồ gá cho doanh nghiệp của mình nhưng vẫn đang phân vân giữa các lựa chọn? Leveler – Doanh nghiệp với 5 năm kinh nghiệm trong ngành công nghiệp cơ khí cùng đội ngũ chuyên gia đầy kinh nghiệm sẽ tư vấn cho quý khách những giải pháp tối ưu nhất cùng chính sách hỗ trợ luôn lấy khách hàng làm trọng tâm.
Nếu quý khách muốn trao đổi thêm các thông tin chi tiết về thiết kế và thi công JIG, hãy liên hệ với chúng tôi thông qua các phương thức dưới đây
Hotline: 0982.525.883
Email: Leveler.vn@gmail.com
Website 1: https://leveler.vn/
Website 2: https://thietkedoga.com/
8. Câu hỏi thường gặp (FAQ)
Q1: Đồ gá cơ khí JIG có những yêu cầu chung nào?
-> Khi lắp đặt và sử dụng JIG, những chi tiết ngoài của đồ gá không được có các cạnh sắc và kết cấu của đồ gá phải cho phép dễ dàng dọn sạch phôi hoặc dung dịch trơn nguội trong quá trình gia công
Q2: Có giao hàng và lắp đặt toàn quốc không?
-> Có. LEVELER có hệ thống giao hàng trên toàn quốc và hỗ trợ lắp đặt theo yêu cầu
Q3: Đồ gá cơ khí có những loại nào?
-> Có rất nhiều mẫu đồ gá sẽ được gia công theo yêu cầu của khách hàng. Tuy nhiên, đồ gá cơ khí có 8 loại cơ bản: Đồ gá hàn, đồ gá khoan, đồ gá kiểm tra, đồ gá lắp ráp, đồ gá vạn năng, đồ gá phay, đồ gá tiện và đồ gá CNC
Q4: Đồ gá cơ khí có thể tự động hóa không?
-> Có, đồ gá có thể tích hợp hệ thống thủy lực, khí nén hoặc điều khiển số (CNC) để tự động hóa
Q5: Chi phí chế tạo đồ gá có cao không?
-> Chi phí sẽ tùy theo yêu cầu của khách hàng về độ phức tạp, vật liệu và yêu cầu kỹ thuật
